PHOENIX菲尼克斯電涌保護器：2858991

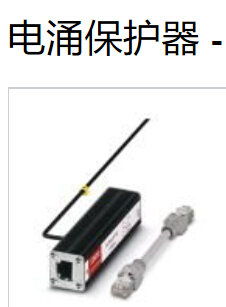

電涌保護器 - D-LAN-CAT.5E - 2858991

RJ45電涌保護適配器，用于LAN接口的保護，直接接插在數據線中，包括RJ45電纜

本產品的詳情資料：

產品圖


尺寸圖		電路圖

尺寸

高度	94 mm
寬度	25.4 mm
深度	25.4 mm

環境條件

環境溫度（運行）	-40 °C ... 80 °C
保護等級	IP20

返回頂部

概述

外殼材料	鋁，陽極化處理
顏色	黑色
電氣間隙和爬電距離標準	DIN VDE 0110-1
	IEC 60664-1
過電壓類別	II
污染等級	2
安裝類型	特殊連接的適配插頭
類型	保護適配器
動作方向	Line-Line & Line-Shield & Shield-Earth Ground

保護電路

IEC 類別	C1
	C2
	C3
	B2
	B3
VDE要求等級	C1
	C2
	C3
	B2
	B3
較大持續工作電壓U_C	± 7 V DC
額定電流	1.5 A (25 °C)
U_C時，有效工作電流I_C	≤ 100 μA
殘流I_PE	≤ 100 μA
標稱放電電流I_n(8/20) μs（線芯-線芯）	350 A
標稱放電電流I_n(8/20) μs（線芯-地）	2.5 kA
較大放電電流I_max(8/20) μs（線芯-地）	2.5 kA (總)
額定功率脈沖電流lan（10/700）μs（線芯-線芯）	160 A
額定功率脈沖電流lan（10/700）μs（線芯-地）	160 A
輸出電壓限值1 kV/μs（線芯-線芯）波峰	≤ 22 V
輸出電壓限值1 kV/μs（線芯-地）波峰	≤ 80 V (均壓等電位連接導線： 1 m)
輸出電壓限值1 kV/μs（屏蔽-地）波峰	≤ 700 V (均壓等電位連接導線： 1 m)
在I_n下的殘壓（線芯-線芯）	≤ 45 V
在I_n下的殘壓（線芯-地）	≤ 45 V
在I_n下的殘壓（屏蔽-地）	≤ 700 V
電壓保護水平U_p（線芯-線芯）	≤ 50 V (C1 - 500 V / 250 A)
	≤ 20 V (B3 - 2 kV / 25 A)
電壓保護水平U_p（線芯-地）	≤ 65 V (C1，500 V/250 A - PA-Ltg： 1 m)
	≤ 25 V (B3 - 2 kV / 25 A - PA-Ltg: 1 m)
	≤ 60 V (C3，7 kV/90 A - PA-Ltg： 1 m)
電壓防護等級U_p（屏蔽-接地）	≤ 850 V (C2 - 4 kV / 2 kA - PA-Ltg: 1 m)
響應時間t_A（線芯-線芯）	≤ 500 ns
響應時間tA（線芯-地）	≤ 100 ns
輸入衰減a_E，對稱	1 dB (100 MHz，100 Ω系統)
輸入衰減a_E，非對稱

近端串擾衰減	36 dB (100Ω系統中3-6對4-5/100MHz)
	40 dB (其他保護適配器，用于100 Ω/100 MH系統)
截止頻率fg（3dB），100 Ω 對稱系統	≤ 100 MHz
電容（線芯-線芯）	20 pF (典型)
電容（線芯-地）	1 pF (典型)
電涌保護故障報警	無
電涌電流電阻（導線-導線）	B2 - 4 kV/100 A
	B3 (2 kV/25 A)
	C1 - 500 V / 250 A
電涌電流電阻（導線-接地）	B2 - 4 kV/100 A
	C1 - 500 V / 250 A
	C2 - 4 kV / 2 kA
	B3 (2 kV/25 A)

接線數據

連接方式	RJ45
接線類型IN	RJ45 孔式連接器
接線類型 OUT	RJ45 孔式連接器
連接系統	網絡接口（例如以太網、令牌環和CDDI/FDDI
