SICK施克CM18-12NPP-EW1接近傳感器使用說明

技術參數：

設計構造 公制設計

螺紋尺寸 M18 1

供電電壓 10 V DC ... 36 V DC

殘余紋波 ≤ 10 % 1)

電壓下降 ≤ 2.5 V DC 2)

電流消耗 ≤ 12 mA 3)

（接近傳感器）通電后開始工作前的延時 ≤ 200 ms

直徑 ? 18 mm

觸發感應距離 Sn 3 mm ... 12 mm

設置 電位計 (靈敏度)

外殼防護等級 IP68, IP69K 3)

安全接通距離 Sa 9.18 mm 1)

安裝在金屬 非齊平

運行環境溫度 –30 °C ... +85 °C 6)

存儲環境溫度 –40 °C ... +85 °C

外殼材料 塑料, PBT

開關頻率 50 Hz

連接類型 電纜 4針, 2 m 2)

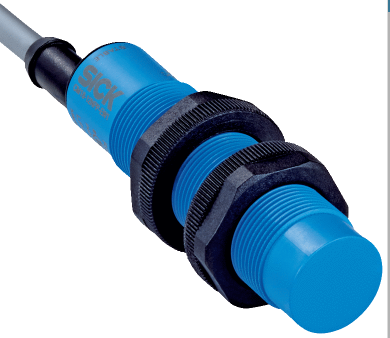

實物圖：

開關功能：

電容式傳感器的感應面同兩個同心布置的金屬電極組成，這兩個電極

并引起耦合電容發生改變。振蕩器開始發生振蕩，振蕩幅度由一個評

振蕩器的反饋支路中，對該振蕩器的調節要使得它在表面自由時不發

生振蕩。

當物體接近傳感器的有效表面時，它就進入了電極表面前面的電場，

相當于一個非線繞電容器的電極。電極的表面a和b連接到一個高頻

價電路記錄下來并被轉換為一個開關命令。

型號：

IM08-1B5PS-ZW1

IM08-1B5NS-ZW1

IM08-1B5PO-ZW1

IM08-1B5NO-ZW1

IM08-1B5PS-ZT1

IM08-1B5NS-ZT1

IM08-1B5PO-ZT1

IM08-1B5PS-ZC1

IM08-1B5NS-ZC1

IM08-1B5PO-ZC1

IM08-2N5PS-ZW1

IM08-02BNO-VW1

IM08-02BNS-VW1

IM08-02BPS-VUK

IM08-02BPS-ZW1

IM08-02BNS-ZW1

IM08-02BPO-ZW1

IM08-02BPS-ZT1

IM08-02BNS-ZT1

IM12-02BPS-ZT1

IM12-02BNS-ZT1

IM12-02BPS-ZC1

IM12-02BNS-ZC1

IM12-02BPO-ZC1

IM12-02BNO-ZC1

IM12-04NPS-ZW1

IM12-08NPS-ZWK

IM12-08NNS-ZWK

IM12-08NPS-ZCK

IM12-08NNS-ZCK

IM12-08NPO-ZCK

IM12-04BNO-ZCK

IM12-08NNO-ZCK

IM12-04NDS-ZWA

IM12-04NNS-ZWB

IM12-04NPS-VW1

IM12-04NPS-VC1

IM12-04BPS-ZW1

IM12-04BNS-ZW1

IM12-04BPO-ZW1

IM12-04BPS-ZC1

IM12-04BNS-ZC1

IM12-04NNS-ZW1

尺寸圖：

IM12-04NPO-ZW1

IM12-04NNO-ZW1

IM12-04NPS-ZT1

IM12-04NNS-ZT1

IM12-04NPS-ZC1

IM12-04NNS-ZC1

IM12-04NPO-ZC1

IM12-04NPS-ZWB

IM12-02BDS-ZW1

IM08-02BPO-ZT1

IM08-02BNO-ZT1

IM08-04NPS-ZW1

IM08-04NNS-ZW1

IM08-04NPO-ZW1

IM08-04NPS-ZT1

IM08-04NNS-ZT1

IM08-04NPO-ZT1

IM08-04NNO-ZT1

IM12-02BPS-ZUK

IM12-04NPS-ZUK

IM08-2N5NS-ZW1

IM08-2N5PS-ZT1

IM08-2N5NS-ZT1

IM08-2N5PS-ZC1

IM08-2N5NS-ZC1

IM08-01B-N-ZW0

IM08-1B5PS-ZWB

IM08-02BPS-VTK

IM08-02BPS-ZWK
