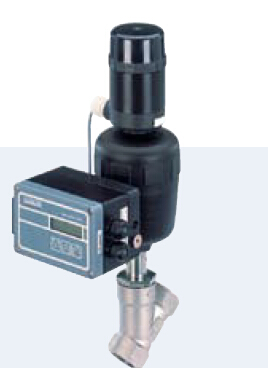

供應BURKERT寶帝兩位兩通角座調節閥

特征：

 ?緊湊結構，不銹鋼閥體

? 堅固耐用，節省成本

? 內置過程控制器 (PID 特性)

由于該定位器的輸入為 4-20 mA 標準 變送器信號，因此也可用作控制流量、溫 度、壓力、液位等參數的過程控制器

技術參數：

內孔 DN 13-50 連接口

G螺紋接口符合 可按需提供 螺紋接口符合

 焊接口符合

DIN ISO 228，尺寸符合 DIN 3204-4 M8  (短式，面到面尺寸同原 2632 型) G (DIN ISO 228), NPT (ANSI/ASME B1.20.1), Rc (ISO 7)  面到面尺寸符合 DIN 3204-4 M4 (長式) ISO (ISO 4200), DIN (DIN 11850 S2),  SMS (SMS 3008), OD-Tube (BS 4821 part 1)

材質：

 閥體 執行機構  閥芯

鑄不銹鋼 316L (符合 1.4409) PA (聚酰胺) (PPS 可按需提供) 不銹鋼 1.4571 密封材質 不銹鋼/不銹鋼 (不銹鋼/不銹鋼) (PTFE/不銹鋼 (PTFE/不銹鋼) 可按需提供) 調節比 (Kvs/KvO) 大于 50:1 溫度 介質 環境 -10 to +180°C 1) (PTFE/不銹鋼密封建議較高 +130°C) -10 to +60°C 1) 額定壓力 PN 25 (閥體) 先導壓力 5.5 to 7 bar 流向 閥座下 閥座泄漏量 IEC 534-4/ EN 1349 不銹鋼/不銹鋼密封關斷 IV級 PTFE/不銹鋼密封關斷 VI級

1067 1) 型側部控制定位器技術參數 工作電源 24 V DC 功耗 < 10 W 輸入信號 定位器和   過程控制器設定值  PID 控制器過程值 二進制 0 (4) to 20 mA or 0 to 10 V 4 to 20 mA 常開或常閉觸點 儀表空氣 空氣、過濾的壓縮空氣，潤滑或非潤滑的 壓力范圍 max. 6 bar 材質 定位器本體          流體接口 鋁, 涂漆 氧化鋁 防護等級 IP 65 工作溫度 0 to +60°C 電氣連接 1.5 mm2 端子 2 個電纜接頭

1)  高溫型可按需提供

1)  其它定位器: 8635 型側部控制、8630 型頂部控制 (參見其技術資料和186 頁上的概覽)。

 165 742 20 G 3/4 80 9 16 165 748 25 G 1 80 15 16 165 753 32 G 1 1/4 80 23 15 165 758 40 G 1 1/2 100 35 12.5 165 765 50 G 2 100 53 7.2 165 770

1) 密封系統: 不銹鋼/不銹鋼: 閥芯不銹鋼/閥座不銹鋼. 可按需提供: PTFE/不銹鋼 (閥芯 PTFE/閥座不銹鋼)

2702 型閥門訂貨表，帶1067 型側部控制器 (其它形式可按需提供)

量特性說明 修正的等百分比特性，適用于大流量時的快速響應 （如熱交換器的加熱/冷卻）和小流量時的控制。

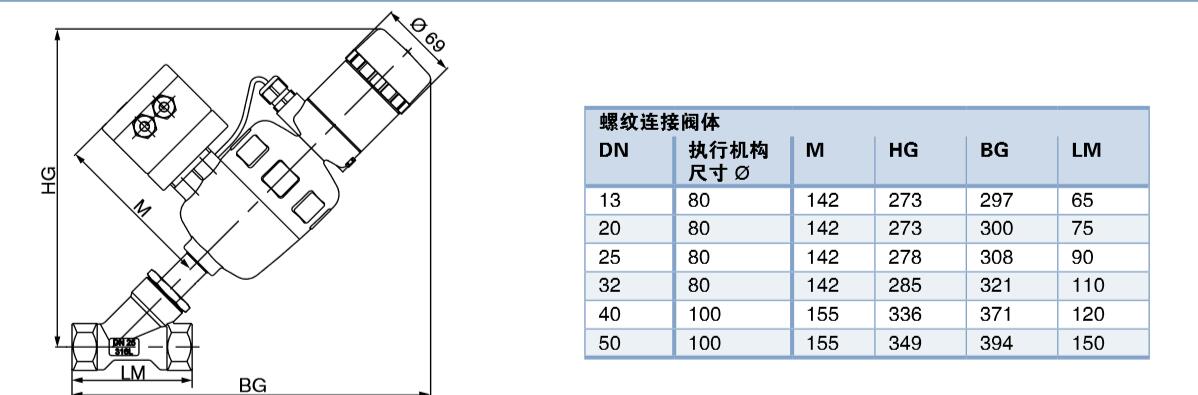

內孔 執行機構 尺寸

行程 [%]

[mm] [mm] 5 10 20 30 40 50 60 70 80 90 100 13 80 0.23 0.24 0.26 0.35 0.7 1.85 2.9 3.5 4 4.3 4.5 20 80 0.30 0.33 0.42 0.7 2.85 5.3 6.6 7.5 8.2 8.6 9 25 80 0.39 0.41 0.60 1.25 4.5 8.5 10.5 12.2 13.5 14.2 15 32 80 0.55 0.65 0.95 1.5 4 9.3 13.8 16.5 18.8 21 23 40 100 0.65 0.85 1.5 5 14 20 25 27 30 33 35 50 100 1 1.3 2 5 16 27 34 41 45 49 53

材質 執行機構: PPS, 密封系統: PTFE/不銹鋼 連接口 螺紋接口 G, NPT, Rc,  焊接口

可編程的流量特性曲線: ? 線性、等百分比 ? 通過重啟點自由編程
