REXROTH直動式方向座閥，Z2DB 10 VC2-4X/100

產品特征：

SEC 型號的方向閥是電磁操作的方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體 (1)、線圈 (2) 以及強化的閥系統 (3) 組成。

手動應急操作允許在不給線圈通電的情況下切換閥門。

注意事項：

手動應急操作僅可在油箱壓力高達約 50 bar 的情況下啟動。請勿損壞用于手動應急操作的孔！（特殊的操作工具，需單獨訂購，物料號為 R900024943）。當占空比為 100 % 時，無法同時對兩個線圈進行操作。同時操作兩個線圈時，允許的較大占空比為 10 %。

線圈電流截斷時會產生電壓峰值，可通過使用合適的二極管予以降。

有關裝配、調試和維護，請參閱樣本 07300

在設置模式下，可以通過控制兩個線圈到達 H 位置（僅使用帶閥芯符號“E”的三位四通方向座閥）在間歇操作 S3 中，為防止線圈過熱（根據 VDE 0580），當運行時間為 5 分鐘時，占空比不得過 10 %，運行時間為 70 秒時，占空比不得過 50 %！

功率降的操作：

當進行切換并到達切換位置后（約 200 ms），電功率可降至 8 W（例如通過 PWM技術）。 ?

在電氣連接中，必須按照規定連接保護性接地導線（PE，接地）。

基本原理

在起始位置，控制閥芯 (5) 通過彈簧 (4) 被壓入閥座。線圈 (2) 的力通過操作元件 (6) 和滾珠 (7) 施加到控制閥芯 (5) 上?？稍跉んw上安裝多四個閥系統 (3)，可以以不同方式切換，具體取決于閥芯。

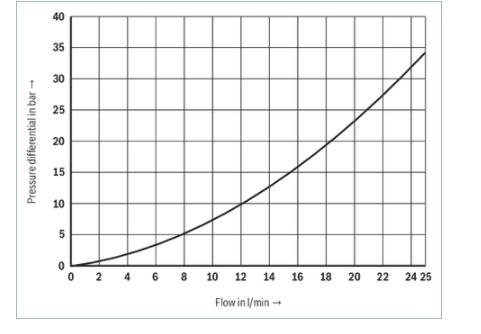

要確保不過的較大流量！如果適用，可使用阻尼螺塞來限制流量（請參閱功能說明）。

泵或油箱的閥會有預開口，具體取決于公差。因此，對于相同類型的閥門，在切換過程

電磁操作的直動式方向座閥

油口安裝面符合 ISO 4401-03-02-0-05

被截止的接口無泄漏密封

在壓力作用下長期閑置后仍能安全地開關

帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）

電磁線圈可旋轉 90°

電氣連接作為單個連接

通過雙連接插頭實現對中連接

帶隱藏的手動應急控制，可選

根據 DIN EN ISO 13849，類別 1 進行分類

規格三通方向座

二位四通方向座閥

三位四通方向座閥

周圍溫度范圍

NBR 密封件

-30 … +50

FKM 密封件

-20 … +50

振動試驗符合 IEC 68-2-36

10 g RMS，20 - 2000 Hz，測試時間：每軸 60 分鐘

1) pT < pP （通電）； pA /pB = 0（未通電）時，pT < 20

2) 在液壓系統中必須遵循規定的組件清潔度等級。有效的過濾可防止發生故障，同時還可延長組件的使用壽命。有關過濾器的選擇信息
