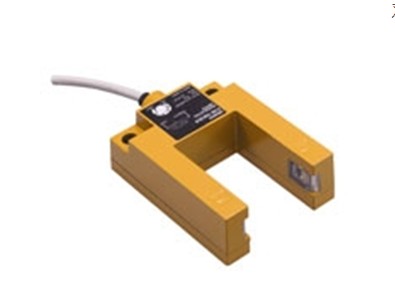

新品來襲：日本OMRON槽型光電傳感器，E3JK-TR12-C

特征：

檢測距離30mm

標準檢測物體φ6mm以上的不透明物體

小檢測物體φ3mm以上(透明板上的黑色標記)

光源(發光波長)紅外發光二極管 (950nm)

電源電壓DC12～24V±10% 脈動(p-p) 10%以下

消耗電流40mA以下

控制輸出負載電源電壓DC24V以下、負載電流80mA以下(殘留電壓2V以下)、NPN電壓輸出型入光時ON/避光時ON 導線連接切換方式

保護回路電源逆接保護、輸出短路保護

響應時間動作、復位：各1ms以下

靈敏度調整單方向旋轉鈕

使用環境照度受光面照度 白熾燈：3,000lx、日光：10,000lx

環境溫度工作時：-25～+55°C、保存時：-40～+70°C (無結冰、結露)

環境濕度工作時：35～85%RH、保存時：35～95%RH (無結露)

絕緣電阻20MΩ以上(DC500V兆歐表)

耐電壓AC1,000V 50/60Hz 1min

振動(耐久)10～55Hz 雙振幅1.5mm X、Y、Z各方向 2h

沖擊(耐久)500m/s2 X、Y、Z各方向 3次

保護結構IEC標準 IP67

連接方式導線引出型(標準導線長度2m)

質量(包裝后)約330g

材質外殼鋅壓鑄

透鏡部聚碳酸酯

指示燈窗口聚碳酸酯

注意事項：

1） “本公司產品”： “本公司”的FA系統機器、通用控制器、傳感器、電子/結構部件

（ 2） “產品目錄等”： 與“本公司產品”有關的歐姆龍綜合產品目錄、FA系統設備綜合產品目錄、安全組件綜合產品目錄、電子/機構部件綜合產品目錄以及其他產品目錄、規格書、

使用說明書、操作指南等， 包括以電子數據方式提供的資料。

（ 3） “使用條件等”： 在“產品目錄等”資料中記載的“本公司產品”的使用條件、額定值、性能、動作環境、操作使用方法、使用時的注意事項、禁止事項以及其他事項

（ 4） “客戶用途”： 是指“本公司產品”的客戶使用本產品的方法， 包括將“本公司產品”組裝或運用到客戶的部件、電子電路板、機器、設備或系統等產品中。

（ 5） “適用性等”： 在“客戶用途”中“本公司產品”的（ a） 適用性、（ b） 動作、（ c） 不侵害三方知識產權、（ d） 法規法令的遵守以及（ e） 滿足各種規格標準

對“產品目錄等”中的記載內容， 請理解如下要點。

額定值及性能值是在單項試驗中分別在各條件下獲得的值， 并非在各額定值及性能值的綜合條件下獲得的值。 所提供的參考數據僅作為參考， 并非可在該范圍內一直正常動作。

 應用示例僅作參考， “本公司”就“適用性等”不做。

 如果因改進或本公司原因等， 本公司可能會停止“本公司產品”的或變更“本公司產品”的規格。

選用及使用本公司產品時請理解如下要點。 除了額定值、性能指標外， 使用時還必須遵守“使用條件等”。 客戶必須自己負責確認“適用性等”， 然后判斷是否選用“本公司產品”。“本公司”對“適用性等”不做任何。 對于“本公司產品”在客戶的整個系統中的設計用途， 必須由客戶自己負責對是否已進行了適當配電、安裝等進行事先確認。

 使用“本公司產品”時， 客戶必須采取如下措施： （ i） 相對額定值及性能指標， 必須在留有余量的前提下使用“本公司產品”， 并采用冗余設計等安全設計（ ii） 所采用的安全

設計必須確保即使“本公司產品”發生故障時也可將“客戶用途”中的危險降到小程度、（ iii） 構建隨時提示使用者危險的完整安全體系、（ iv） 針對“本公司產品”及“客戶

用途”定期實施各項維護保養。“本公司產品”是作為用于一般工業產品的通用產品而設計的。因此， 不是為如下用途而設計的。如果客戶將“本公司產品”用于這些用途， “本公司”關于“本公司

產品”不做任何。

 必須具備很高安全性的用途（ 例： 核能控制設備、燃燒設備、航空/宇宙設備、鐵路設備、升降設備、娛樂設備

醫療設備、安全裝置、其他可能危及生命及人身安全的用途）

 必須具備很高性的用途（ 例： 燃氣、自來水、電力等供應系統、24小時連續運行系統、結算系統、以及其他處

理權利、財產的用途等）

具有苛刻條件或嚴酷環境的用途（ 例： 安裝在室外的設備、會受到化學污染的設備、會受到電磁波影響的設備、會

受到振動或沖擊的設備等）

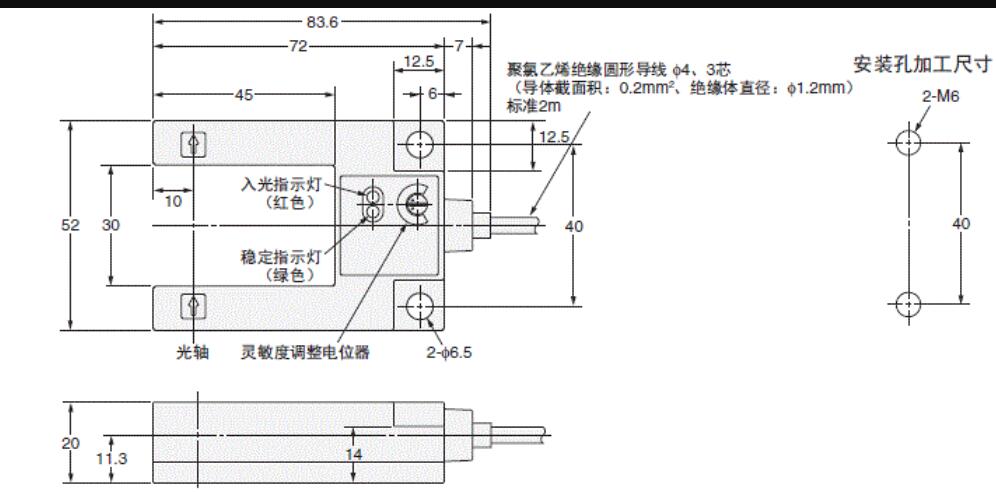

尺寸圖：
