D4N-1120,歐姆龍智能傳感器內置放大器型激光傳感器
? 0.002mm的分辨率,適合簡單測量。
? 測量結果穩定,適用于任何類型的工件。
? 多種型號,具有共四種不同距離規格。
? 長距離型號,較高可達1,000mm。
對象具有高反射率,則可能會出現出測量范圍的錯誤測量結果。
有關具有1級激光的傳感器的額定規格,請參見下一頁。
1. 根據IEC60825-1標準歸為2類,符合Laser Notice No.50的FDA標準預測。已申請CDRH。(器械和輻射健康中心)(登記號:1210041)
2. 光斑直徑:測量中心距離時定義的線心強度為1/e2
(13.5%)。
當定義的區域外存在漏光時和目標對象的周圍的反射比高于目標對象時,可能會發生檢測錯誤。
可能無法準確測量小于光斑直徑的工件。
3. 溫度特性:此例值為傳感器和歐姆龍標準目標對象之間的距離,一般用鋁制夾具維持此距離值。(在測量中心距離處所測得)
4. 直線性:指在25°C的條件下測量歐姆龍標準目標對象 (白陶瓷)時,相對于位移輸出的直線的誤差。
根據目標對象的不同,直線性和測量值也可能會有所差異。
5. 分辨率:執行智能調諧后,在標準模式下針對歐姆龍標準目標對象 (白陶瓷)定義的。
分辨率表示靜態工件的重復精度。不表示距離精度。
在強磁場中可能無法滿足分辨率性能。
6. IP67保護適用于接插件中繼型。
7. 請將預配線連接器型號與延長電纜 (10m或20m)一起使用。
測量范圍 50±10mm 100±35mm 300±150mm 600±400mm
光源 (波長) 可視光半導體激光
(波長:660nm, 1mW以下, IEC/EN2級, FDA2級 *1)
光斑直徑 (典型)
(定義在測量中心距離處) *2 φ0.17mm φ0.33mm φ0.52mm φ0.56mm
功耗 2,500 mW以下 (DC24V時105mA以下, DC12V時210mA以下)
電流消耗 250mA以下 (電源電壓為DC10V時)

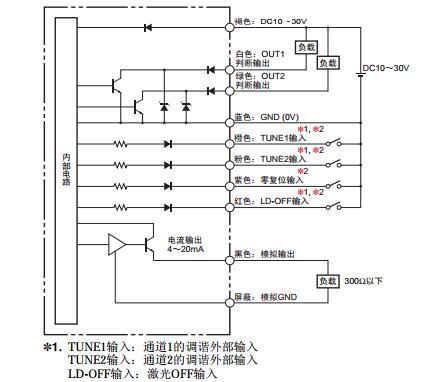

控制輸出 負載電源電壓:DC30V以下,負載電流:100mA以下
(殘留電壓:1V以下 (負載電流為10mA以下), 2V以下 (負載電流為10~100mA))
模擬輸出 電流輸出 : 4~20mA, 較大負載電阻 : 300Ω
(從傳感器看測量范圍的近點的輸出為20mA, 遠點的輸出為4mA)
功能 智能調節/保持功能/背景移除/OFF-延遲計時器/ON-延遲計時器/單觸發計時/
ON/OFF-延遲計時器/零復位/區域輸出/ECO模式/Hys寬度可變/初始值設定
指示燈 數字顯示器 (紅色)、輸出指示燈 (OUT1、 OUT2) (橙色)、零復位指示燈 (橙色)、菜
單指示燈 (橙色)、激光ON指示燈 (綠色)和智能調諧指示燈 (藍色)
響應時間
判斷輸出
高速 (SHS) 模式:1ms
高速 (HS) 模式:10ms
標準 (Stnd) 模式:100ms
激光OFF輸入 200ms以下
零復位輸入 200ms以下
溫度特性 *3 0.03% F.S./°C 0.04% F.S./°C
直線性 *4 ±0.15% F.S. ±0.25% F.S.
±0.25% F.S.
(200~600mm)
±0.5% F.S.
(全范圍)
分辨率 *5 2 μm 7 μm 30 μm 80 μm
使用環境照度 受光面照度:
于7,500lx (白熾燈)
受光面照度:
于5,000lx (白熾燈)
環境溫度 工作時:-10~+55°C,保存時:-15~+70°C (無結冰、結露)
環境濕度 工作和保存時:35%~85% (無結露)
耐電壓 AC1,000V, 50/60Hz, 1min
耐振動 (破壞) 10~55Hz, 1.5mm 雙振幅, X、 Y和Z 各方向 2小時
耐沖擊 (破壞) 500m/s2
, X、 Y和Z 各方向 3次
保護等級 *6 IEC 60529、 IP67
連接方法 *7 導線引出型 (標準電纜長度:2m, 5m)
接插件中繼型 (標準電纜長度:0.5m)
(捆包狀態/
僅傳感器)
導線引出型 (2m) 大約240g/大約180g 大約270g/大約210g
導線引出型 (5m) 大約450g/大約330g 大
ZX1-LD50A61 2M* ZX1-LD50A81 2M*
5m ZX1-LD50A61 5M ZX1-LD50A81 5M
接插件中繼型 0.5m ZX1-LD50A66 0.5M ZX1-LD50A86 0.5M
導線引出型
2m ZX1-LD100A61 2M* ZX1-LD100A81 2M*
5m ZX1-LD100A61 5M ZX1-LD100A81 5M
接插件中繼型 0.5m ZX1-LD100A66 0.5M ZX1-LD100A86 0.5M
導線引出型
2m ZX1-LD300A61 2M* ZX1-LD300A81 2M*
5m ZX1-LD300A61 5M ZX1-LD300A81 5M
接插件中繼型 0.5m ZX1-LD300A66 0.5M ZX1-LD300A86 0.5M
導線引出型
2m ZX1-LD600A61 2M* ZX1-LD600A81 2M*
5m ZX1-LD600A61 5M ZX1-LD600A81 5M
接插件中繼型 0.5m ZX1-LD600A66 0.5M ZX1-LD600A86 0.5M
型號 :
NPN輸出 ZX1-LD50A61
ZX1-LD50A66
ZX1-LD100A61
ZX1-LD100A66
ZX1-LD300A61
ZX1-LD300A66
ZX1-LD600A61
ZX1-LD600A66
項目 PNP輸出 ZX1-LD50A81
ZX1-LD50A86
ZX1-LD100A81
ZX1-LD100A86
ZX1-LD300A81
ZX1-LD300A86
ZX1-LD600A81
ZX1-LD600A86
