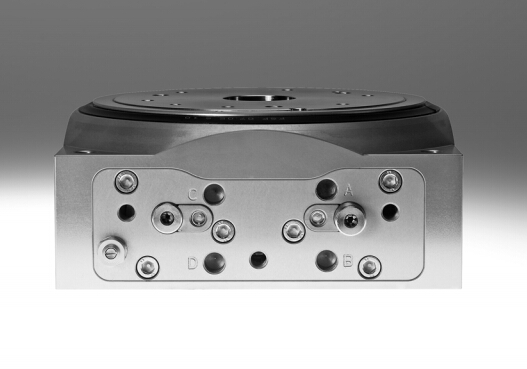

德國FESTO旋轉分度臺，選型資料DHTG-65-2-A

產品說明：

堅固的機械系統

易規劃和調試

分度: 2, 3, 4, 6, 8, 12, 24

集成功能:

過載保護

緊固銷隨后就會向前滑動到齒形部分。

從分度板轉換到齒形部分就意味著緊固銷無法咬合，分度臺也就不會移動。

把緊固銷在旋回原來位置就可以重新使用分度臺。

主要技術參數

規格 65 90 140 220

氣接口 M5 Gx

板的軸向偏心2) [mm] ≤ 0.02

板的同心度3) [mm] ≤ 0.02

擺角的重復精度 [°] ≤ 0.03

轉動慣量

不帶節流4)

[kgm2] 0.016 0.03 0.3 2.5

循環時間，不帶節流 ? 頁碼 10

傳感器功能

結構特點 齒輪耦合

齒輪齒條

力引導控制的運動順序

工作方式 雙作用

安裝方式 通過通孔和定位套

安裝位置 任意

緩沖 可調節液壓緩沖器行程，硬特性曲線。

分度 2, 3, 4, 6, 8, 12, 24 3, 4, 6, 8, 12, 24

6 bar 時扭矩 [Nm] 2.1 4.4 18.1 58.9

板的平行度1) [mm] ≤ 0.04

緩沖調節

速度設置

旋轉變向

術細節

過載保護

為防止旋轉分度臺因承受過量的轉動慣量而導致受損，

例如在設定操作過程中或液壓緩沖器故障時，

規格 140 和 220 具有過載保護特性。

若轉動慣量過大，則隨之造成的徑向力就會迫使緊固銷擠壓彈簧力。

位置感測 通過電感式接近開關

重量DHTG-… [kg] 2.0 4.5 10 24

DHTG-…-P4 [kg] 4.39 6.89 12.49 26.64

DHTG-…-P4E4 [kg] 5.12 7.62 13.22 27.37

DHTG-…-P4L12 [kg] 5.15 7.65 13.25 27.40

工作和環境條件

工作介質 壓縮空氣，符合 ISO 8573-1:2010 [7:4:4]

工作/先導介質注意事項 可潤滑工作 (今后需始終潤滑工作)
