di-soric激光距離傳感器LAT 51 M 500 IG3-B5參數

產品數據：

內部功耗 60 mA, (24 V DC)

光斑直徑 ? 2 mm

檢測范圍 50 ... 500 mm (90% 發射)

準備延遲 300 ms

環境溫度 0 … +50 °C

發射光 紅色激光, 650 nm

激光等級 1 (IEC 60825-1)

工作電壓 18 ... 30 V DC

環境光免疫 5 kLx

絕緣電壓 500 V

防護等級 IP 67

分辨率 0.05 ... 1.5 mm

開關輸出 推挽式, 150 mA, NO/NC

開關滯后 0,1 %

模擬量輸出 4 ... 20 mA

實物圖：

工作原理：

傳輸時間激光傳感器工作時，先由激光二極管對準目標發射激光脈沖

種內部具有放大功能的光學傳感器，因此它能檢測極其微弱的光信號

。記錄并處理從光脈沖發出到返回被接收所經歷的時間，即可測定目

。經目標反射后激光向各方向散射。部分散射光返回到傳感器接收器

，被光學系統接收后成像到雪崩光電二極管上。雪崩光電二極管是一

標距離。傳輸時間激光傳感器必須極其地測定傳輸時間，因為光

速太快。

型號：

disoric D7C 12 V 06 PSLK

disoric D7C 12 V 10 NOK-IBSL

disoric D7C 12 V 10 NOLK

disoric D7C 12 V 10 NSK-IBSL

disoric D7C 12 V 10 NSLK

disoric D7C 12 V 10 POK-IBSL

disoric D7C 12 V 10 POLK

disoric WRB 230 S-90-1.5-1.0

disoric WRB 230 S-90-4.0-2.5

disoric WRB 230 SB-2.0-1.0

disoric WRB 230 S-M2.5-1.5

disoric WRB 230 S-M4-2.5

disoric WRBE 2000 K-90-1.5-1.0

disoric WRBE 2000 KBF-M4-1.0

disoric WRBE 2000 KB-M3-0.5

disoric WRBE 2000 KF-M4-M2.5-1.0

disoric D7C 12 V 10 PSK-IBSL

disoric D7C 12 V 10 PSLK

disoric D7C 18 V 08 NSK-IBSL

disoric D7C 18 V 08 NSLK

disoric D7C 18 V 08 PSK-IBSL

disoric WRB 220 SW

disoric WRB 230 M-1.5-1.0

disoric WRB 230 M-8.0-2.5

disoric WRB 230 M-8.5-4.0

disoric WRB 230 M-90-1.5-1.0

disoric WRB 230 M-90-4.0-2.5

disoric WRB 230 MB-2.0-1.0

disoric D7C 18 V 08 PSLK

disoric D7C 30 V 40 POLK

disoric D7C 30 V 40 PSK-IBSL

disoric D7C 30 V 40 PSLK

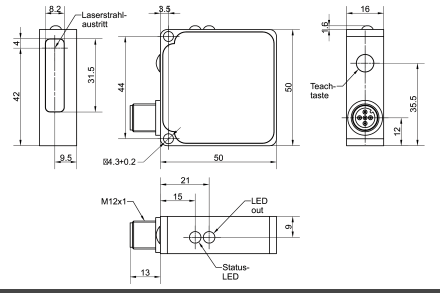

尺寸圖：
