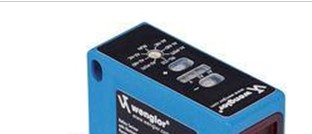

德國威格勒測距傳感器，PVQ10A2RSE1S20C21 12

▲可消除的溫度偏差

▲同步和復合模式

▲數字、模擬輸出端

▲菜單引導式設置

它能夠識別幾乎所有物體，特別適用于液位或料位檢測或識別透明物體。

無論材質、物體狀態、顏色或透明度怎樣，傳感器均可獨立識別物體。

圖形顯示器能夠簡單地通過菜單方式對傳感器進行設置。借助IO-Link接

口，能夠輕松編程、快速診斷。

尺寸（單位：毫米，1 毫米= 0.03937 英寸）

1 = 感應面

螺釘 M3 = 0,5 Nm

技術數據：

工作范圍 300...6000 mm

測量范圍 5700 mm

較大可重現性 5 mm

線性誤差 20 mm

分辨率 1 mm

聲波頻率 75 kHz

張角 < 14 °

使用壽命(Tu = +25 °C) 100000 h

切換遲滯 30 mm

電氣數據

供電電壓 18...30 V DC

電流消耗(Ub = 24 V) < 50 mA

切換頻率 1,5 Hz

響應時間 < 334 ms

溫度范圍 -25...60 °C

轉換輸出端數量 2

切換輸出端壓降 < 2,5 V

PNP切換輸出端切換電流 100 mA

模擬輸出端 0...10 V/4...20 mA

同步模式 多 40 傳感器

復合模式 多 16 傳感器

抗短路 是

反極性保護 是

防過載 是

接口 IO-Link V1.0

防護類別 III

機械數據

調整方式 菜單(OLED)

外殼材料 塑料

防護等級 IP67

接口類型 M12 × 1；4/5針

功能數據

可設置的菜單語言 是

密碼保護 是

輸出功能

錯誤輸出端 是

PNP常閉觸點/常開觸點（可切換） 是

模擬輸出端 是

IO-Link 是

顯示屏亮度會隨著使用壽命的延長而降。因此會影響傳感器性能。

德國威格勒測距傳感器，PVQ10A2RSE1S20C21 12
