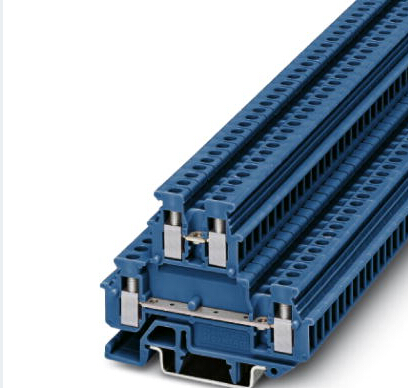

菲尼克斯PHOENIX微型直通式接線端子1414077

菲尼克斯PHOENIX微型直通式接線端子1414077

  • 所屬分類:德國菲尼克斯
  • 瀏覽次數:
  • 發布日期:2018-10-16
  • 產品概述
  • 性能特點
  • 技術參數

菲尼克斯PHOENIX微型直通式接線端子1414077


微型直通式接線端子 - MBKKB 2,5 BU - 1414077

微型直通式接線端子, 接線方式: 螺釘連接, 橫截面: 0.2 mm2 - 4 mm2, AWG: 24 - 12,

 寬度: 5.2 mm, 顏色: 藍色, 安裝方式: NS 15, NS 35/7,5, NS 35/15

YS

固定式橋接件和測試插座在兩層可以都可以插入

緊湊型設計且可選擇安裝在15 mm DIN導軌上,因此能節省空間

可標記所有接線點,因此排布清楚

通過標準化插入式橋接件可方便地實現電位分配

概述

層數2
連接量4
額定橫截面2.5 mm2
顏色藍色
絕緣材料PA
阻燃等級,符合UL 94V2
額定浪涌電壓6 kV
污染等級3
過電壓等級III
絕緣材料組I
額定條件下的較大功耗0.77 W (連接多層時,數值要進行乘法運算)
連接符合標準IEC 60947-7-1
額定電流IN 24 A
較大負載電流24 A (當連接截面積為4 mm2的導線時)
額定電壓 UN 500 V
開口式側板
電涌電壓測試結果通過測試
脈沖耐受電壓測試設定點7.3 kV
電源頻率耐受電壓測試結果通過測試
大功率頻率耐受電壓設定點1.89 kV
檢查接線點的機械穩定性(5 x 導線連接)通過測試
彎曲測試結果通過測試
彎曲測試轉動速度10 rpm
彎曲測試135
彎曲測試導線橫截面/重量0.2 mm2 / 0.2 kg

2.5 mm2 / 0.7 kg

4 mm2 / 0.9 kg
拉伸力測試結果通過測試
導線橫截面拉伸力測試0.2 mm2
牽引力設定點10 N
導線橫截面拉伸力測試2.5 mm2
牽引力設定點50 N
導線橫截面拉伸力測試4 mm2
牽引力設定點60 N
支架上緊固測試結果通過測試
在端板上進行緊固NS 35/NS 15
設定點1 N
電壓壓降測試結果通過測試
要求,電壓降≤ 3.2 mV
溫度上升測試結果通過測試
短路穩定性測試通過測試
導線橫截面短路測試2.5 mm2
短時電流0.3 kA
熱測試結果通過測試
熱敏特征的驗證(針焰實驗)有效耐受期30 s
絕緣材料相對溫度指數(電氣;UL 746 B)125 °C
絕緣材料的溫度指數(DIN EN 60216-1(VDE 0304-21))125 °C



菲尼克斯PHOENIX微型直通式接線端子1414077
