★由兩部分或三部分構成的球閥
★氣動執行機構
★緊湊型結構
★光學位置指示器
★控制閥接口 NAMUR

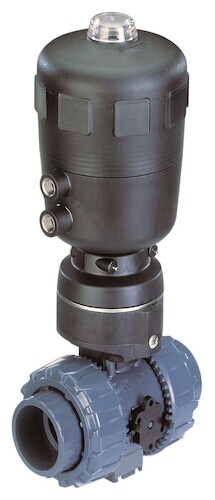

整套球閥 2652 和 2655,由一個氣動旋轉執行機構(型號 2050)和一個二位二通球閥構成。球閥外殼由兩部分(型號 2652)或三部分(型號 2655)構成。通過一個標準端口連接執行機構與球閥(法蘭連接)。通過一個線性活塞和粗牙螺紋聯軸器,在執行機構中生成旋轉運動。旋轉執行機構會將球閥轉動 90°,由此打開或關閉管道截面。執行機構具有一個用于顯示活塞位置的光學指示器。此款緊湊型氣動球閥具有非常廣泛的用途,也可以在惡劣的、具有輕微侵蝕性的條件下使用
技術參數:
內孔 DN 10-50
閥體材質 PVC-U (PP, PVDF, PVC-C, ABS 可按需提供)
執行機構材質 PA (聚酰胺,玻璃纖維加強)
先導氣源接口材質 不銹鋼
密封材質
O 形圈
球密封
EPDM, FKM
PTFE
介質 對閥體和密封材質無侵害的氣體和液體
PVC閥體
(參見 242 頁上的圖)
0 to +60° C
環境溫度 -10 to +60 °C
連接口
PVC-U
(PP, PVDF 可按需提供)
油寧
熔接套管
控制介質 中性氣體、空氣
先導壓力
單作用執行機構
雙作用執行機構
5 - 10 bar (? 63 mm)
5 - 6 bar (? 100 mm)
2 - 10 bar (? 63 mm)
2 - 6 bar (? 100 mm)
旋轉角 90°±3°
90° 旋轉時間 1 - 3.5 s (取決于負載和先導壓力)
連接
執行機構與球閥之間
ISO 5211 和 DIN 3337 法蘭
安裝 可根據需要安裝,較好將執行機構朝上

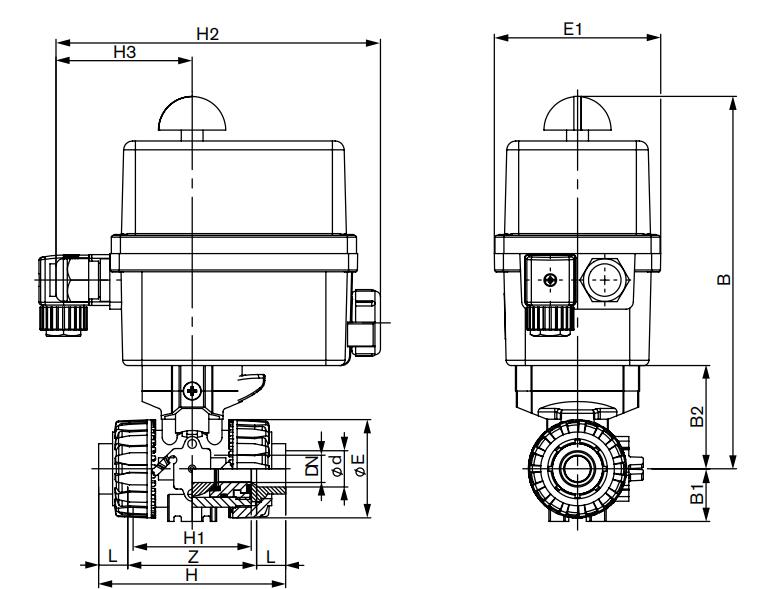

產品尺寸:
規格型號:
10 16 63 4.8 0 - 16 178 898 178 987
15 20 63 12 0 - 16 178 944 178 986
20 25 63 23 0 - 16 178 949 178 985
25 32 63 46 0 - 16 178 955 178 983
32 40 100 66 0 - 16 178 960 178 982
40 50 100 105 0 - 16 178 964 178 980
50 63 100 204 0 - 10 178 966 178 979
I 兩位兩通,雙作用 10 16 63 4.8 0 - 16 176 491 176 505
15 20 63 12 0 - 16 176 492 176 506
20 25 63 23 0 - 16 176 493 176 507
25 32 63 46 0 - 16 176 494 176 508
32 40 63 66 0 - 16 176 495 176 509
40 50 63 105 0 - 16 176 496 176 510
50 63 100 204 0 - 10 176 497 176 511
