進口法國施耐德變頻器安裝技巧,A9P08616

進口法國施耐德變頻器安裝技巧,A9P08616

  • 所屬分類:SCHNEIDER施耐德
  • 瀏覽次數:
  • 發布日期:2018-10-19
  • 產品概述
  • 性能特點
  • 技術參數

進口法國施耐德變頻器安裝技巧,A9P08616


ATV 12 具有易于安裝 (基于即插即用原理)、結構緊湊、集成多種功能的特點以及可選的基座版本使其特別適合于簡單工業機械或一些民用設備。

安裝方式:

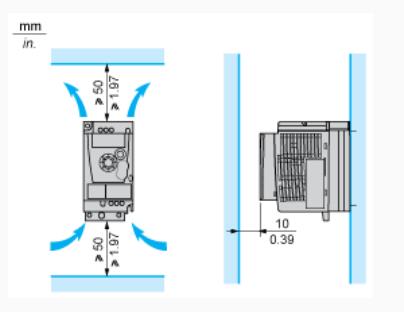

垂直安裝的間隙

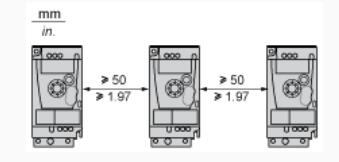

A 型安裝

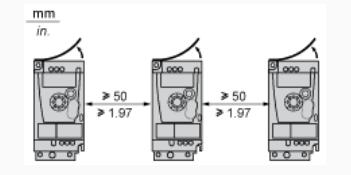

B 型安裝


移除驅動器頂部的保護蓋。

C 型安裝


移除驅動器頂部的保護蓋。

技術參數

額定電源電壓 [Us]

100...120 V - 15...10 %

電動機功率 (kW)

0.18 kW

電機功率

0.25 hp

通訊端口協議

Modbus

線路電流

6 A 100 V

5 A 120 V

速度范圍

1...20

瞬時過轉矩

150...170 % 額定電機轉矩取決于驅動器的額定值和電機類型

異步電機控制配置文件

二次電壓/頻率比

無傳感器的通量矢量控制

壓頻比(V/f)

IP 保護等級

IP20 上部不帶盲板

噪音級別

0 dB

補充信息

供電頻率

50/60 Hz +/- 5 %

端口類型

1 RJ45 Modbus 前面板

物理接口

2線制RS485 Modbus

傳輸幀

RTU Modbus

傳輸率

4800 bit/s

9600 bit/s

19200 bit/s

38400 bit/s

地址數

1...247 Modbus

通訊服務

讀保持寄存器 (03) 29字

寫單寄存器(06) 29字

寫多寄存器 (16) 27字

讀/寫多個寄存器 (23) 4/4字

讀設備標識 (43)

預期線路Isc

<= 1 kA

連續輸出電流

1.4 A 4 kHz

較大瞬變電流

2.1 A 60 s

變頻器輸出頻率

0.5...400 Hz

額定開關頻率

4 kHz

開關頻率

2...16 kHz 可調

4...16 kHz 帶降額因素

制動力矩

達到70%的電機轉矩 不帶制動電阻器

電機滑差補償

可調

出廠預置

輸出電壓

200...240 V 3 相

電氣連接

端子 3.5 mm2 AWG 12 L1, L2, L3, U, V, W, PA, PC

緊固力矩

0.8 N.m

電源與控制之間的電路

內部電源 用于參考電位計 5 V 直流 4.75...5.25 V 10 mA 過載和短路保護

內部電源 用于邏輯輸入 24 V 直流 20.4...28.8 V 100 mA 過載和短路保護

模擬量輸入數量

模擬量輸入類型

可配置的電壓 AI1 0...10 V 30 kOhm

可配置的電壓 AI1 0...5 V 30 kOhm

可配置電流 AI1 0...20 mA 250 Ω

離散量輸入數量

數字量輸入類型

可編程 LI1...LI4 24 V 18...30 V

離散量輸入邏輯

負邏輯 (漏) > 16 V < 10 V 3.5 kOhm

正邏輯(源) 0...< 5 V > 11 V

采樣期間

20 ms +/- 1 ms logic input

10 ms analogue input

線性度誤差

‘+/- 0.3 % 較大值 模擬量輸入

模擬量輸出 型號

軟件-可配置電壓 AO1 0...10 V 470 Ω 8 位

軟件-可配置電流 AO1 0...20 mA 800 Ω 8 位

離散量輸出數量

輸出型式

邏輯輸出 LO+, LO-

繼電器輸出保護 R1A, R1B, R1C 1 C/O

小開關電流 [Imin]

5 mA 24 V DC 邏輯繼電器

較大開關電流

2 A 250 V AC 感性負載 cos phi = 0.4 L/R = 7 ms 邏輯繼電器

2 A 30 V DC 感性負載 cos phi = 0.4 L/R = 7 ms 邏輯繼電器

3 A 250 V AC 阻性(負載) cos phi = 1 L/R = 0 ms 邏輯繼電器

4 A 30 V DC 阻性(負載) cos phi = 1 L/R = 0 ms 邏輯繼電器
