新品力薦:OMRON條碼閱讀器,CQM1-0C221
適用于裝配設備以及工業環境的小型化,性高等用途廣泛的讀碼器上線
技術參數:
讀取位數 無較大限制(因條形碼寬度和讀取距離而異)
讀取性能*2 光源 紅色LED×2(波長617nm)
瞄準光源 綠色LED×1(波長528nm)
小分辨率 條形碼: 0.076mm
二維碼: 0.127mm 條形碼: 0.127mm
二維碼: 0.212mm
攝像元件 黑白CMOS
有效像素數 752×480像素
焦點距離(WD) 65mm 125mm
視野 約48×31(焦點距離WD=65mm時的值) 約93×59(焦點距離WD=125mm時的值)
斜交角(α) ±50°
俯仰角(β) ±50°
傾角(γ) ±180°
彎曲讀取(R) R≥20mm(UPC12位)
接口 通信規格 RS-232C
OK/NG輸出 NPN開路集電極輸出(需加工電纜)
功能設定方法 菜單讀取方式、主機指令方式或掃描鈕 (僅在執行代碼條件示教時)
功能規格 讀取觸發 外部觸發(晶體管輸入)
指令觸發(RS-232C)
通過本體的掃描按鈕進行的測試讀取觸發
OK/NG信號 · 標簽未登錄的情況
OK信號:讀取成功時OK信號ON
NG信號:未使用
· 標簽登錄的情況
OK信號:讀取結果與登錄標簽一致時OK信號ON
NG信號:讀取結果與登錄標簽不一致時為ON
顯示LED · 讀取時
讀取成功時 讀取確認LED(綠)點亮。
· 示教時
執行時,讀取確認LED (綠)閃爍。
成功時,讀取確認LED (綠)點亮、蜂鳴器鳴叫。
失敗時,讀取確認LED (紅)點亮、BAD蜂鳴器鳴叫。*3
蜂鳴器 讀取成功時通過蜂鳴聲進行通知(可靜音)
電源電壓 電源電壓 DC4.5~5.5V
消耗電流 動作時: 265mA以下 待機時: 70mA以下
環境規格 環境溫度范圍 動作時: 0~+45℃ 儲存時 : -10~+60℃
環境濕度范圍 20~85%RH(不結冰、不凝露)
環境條件 無腐蝕性氣體
外部干擾光 熒光燈: 10,000lx以下 太陽光: 100,000lx以下
耐振動 10~150Hz 單振幅0.35mm 3個方向(X/Y/Z)各8分鐘 10次
保護結構 IP65(IEC60529標準)
重量 僅本體 約90g
含附件 約200g(含安裝配件、螺釘)
包裝重量 約280g(含包裝箱)

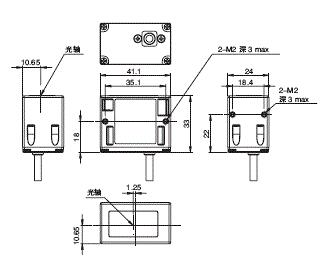

外形尺寸 本體尺寸 約41(W)×33(D)×24(H)mm
包裝尺寸 約240(W)×110(D)×40(H)mm
輸入輸出連接器 圓型DIN連接器
代碼長度 約1.5m
導線小彎曲半徑 約23mm
附件 使用說明書、菜單、安裝配件、M2×6螺釘(2個)、M5×10螺釘(2個)
材質·顏色 外殼 PC、PET、黑色
讀取窗 PMMA、透明
電纜 聚氯乙烯(PVC)、黑色
安裝配件 SUS304、銀色
1.按本公司的評價標準可能讀取的代碼。客戶使用時,請按客戶的使用條件進行評價。
2.讀取性能在無特別時,按角度α=0°、β=+15°、γ=0°、R=∞、環境照度100~2001x、讀取率90%以上規定。
3.BAD蜂鳴器音鳴叫兩次。
