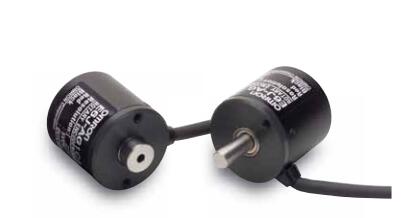

只做進口日本歐姆龍旋轉編碼器，PYF14A-E

用于檢測旋轉量、旋轉角度、旋轉位置的旋轉編碼器。

■實現外徑φ20mm的尺寸、分辨率256(8bit)

■按用途有軸型與中空軸型

重要參數：

軸徑φ4mm、長度10mm

空心軸

中空軸徑φ2mm、深度7mm

額定電源電壓 DC5V±5%

消耗電流 ＊1 35mA以下

分辨率(分割) 256(8bit)

輸出導線 格雷2進制

輸出狀態 NPN集電極開路輸出

輸出容量

外加電壓：DC6V以下

負載電流：4mA以下

殘留電壓：0.4V以下(負載電流4mA時)

輸出上升、下降時間 2μs以下(導線長：1m、負載電流：4mA)

較高響應頻率 ＊2 20kHz

邏輯 負邏輯(H= 「0」、 L= 「1」 )

旋轉方向 CW方向(從軸側為右旋轉)輸出導線增加

起動轉矩 1mN·m以下

慣性力矩 0.91×10-7kg·m2 1.31×10-7kg·m2

軸允許力 徑向 1.9N

軸向 1.9N

允許較高旋轉數 6000r/min

環境溫度范圍 動作時：0～+60℃、保存時：-20～+80℃(不結冰·結露)

環境濕度范圍 動作時、保存時：各35～85%RH(不結露)

絕緣電阻 電容器接地的除外

耐電壓 電容器接地的除外

振動(耐久) 10～55Hz 復振幅1.5mm X、 Y、 Z各方向 2h

沖擊(耐久) 500m/s2

 X、 Y、 Z各方向 3次

保護結構 IEC規格 IP40

連接方式 導線引出型(標準導線長1m)

材質

外殼 鋁

本體 鋁

軸 SUS304

質量(包裝狀態) 約40g

注意事項：

·旋轉式編碼器是由部件構成的。因此使用時要小

心，不要跌落，以免損傷功能。

·本產品用螺釘緊固旋轉式編碼器時，緊固轉矩控制在0.15N·

m內。

·本產品固定本體、進行配線時，導線拉緊不要過12N以上。

另外不要對軸本體(或空心軸)部分增加沖擊。

·安裝誤差大(偏芯、偏角)大，就會給軸增加過大的負載(軸允

許力徑向、軸向為1.9N)，引起破損，并縮短使用壽命。

中空軸(空心軸)的安裝

·安裝對象軸的尺寸為2 mm、插入長度為4mm～6.5mm。

·為防止施加過軸允許負載以上的負載，請準備板狀彈簧的

法蘭盤等。

·附帶將軸通過附件六角孔固定螺釘固定在空心軸上。

并通過緊固轉矩0.15N·m以及螺釘緊固劑防止松動。

配線

·使用電源上發生浪涌時，請在電源間接上浪涌吸收器，讓其

吸收浪涌。

另外，為了避免干擾等，請盡可能使用短的配線。

·延長旋轉式編碼器的導線時，固定線電阻和線間容量的影

響，容易增加殘留電壓，發生波形畸變，所以要確認所用的

導線種類和應答頻率。

·高壓線、動力線并行配線時，會發生因感應而誤動作或破損

等，所以請分開配線。

●連接時

電源接通時，或遮斷時會發生錯誤脈沖，所以尾部連接的機器

要電源接通或遮斷時的0.1秒后或0.1秒前時使用。

另外，電源接通時，編碼器電源接通后，負載電源接通。
