BOSCH先導式方向滑閥基本資料3WH 10 A4X/
規格 10, 16, 25 (WH 22), 25 (WH 25), 32
組件系列 4X, 7X, 6X

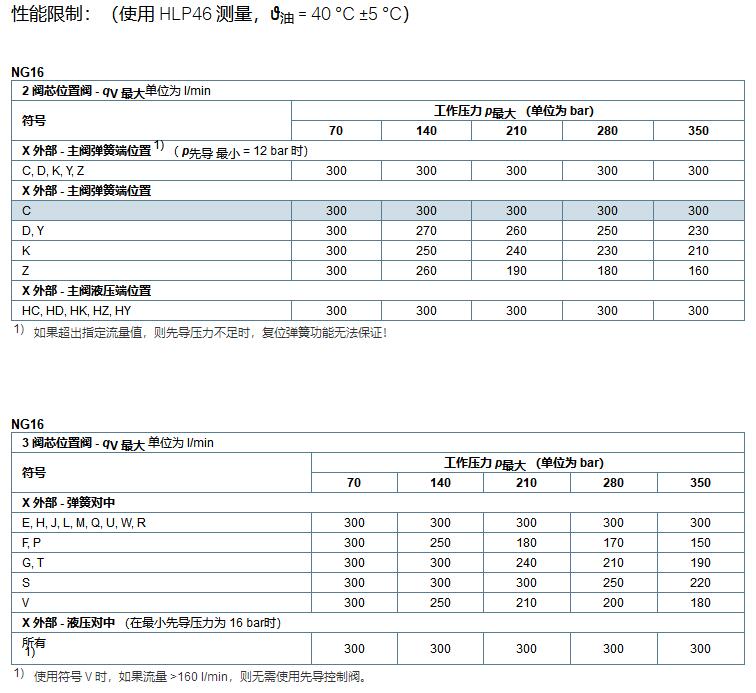

較大工作壓力 280 bar
較大流量 1100 l/min
特征
操作類型:(外部先導控制):液壓
用于底板安裝
油口安裝面符合 ISO 4401
三位四通、二位四通或二位三通型號
彈簧或液壓對中,彈簧端位置或液壓端位置
可選型號:
- 行程設置和/或閥芯位置監控
有關液壓油的重要注意事項:
有關使用其他液壓油的更多信息和數據,請參閱上述樣本或與我們聯系。 ?
可能有對閥門技術數據的相關限制(溫度、壓力范圍、使用壽命、維護間隔時間等)。 ?
所使用液壓油的引燃溫度必須比較高線圈表面溫度高出 50 K。

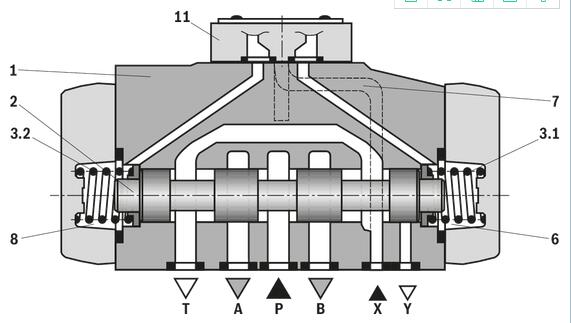

閥類型 WH 是帶液壓操作的方向滑閥。該閥控制流體的啟動、停止和方向。方向閥的基本構成為閥體 (1)、主控制閥芯 (2)、一個或兩個帶彈簧復位和彈簧對中的復位彈簧 (3.1) 和 (3.2) 以及配流閥板 (11)。主控制閥芯 (2) 直接由建壓啟動。主控制閥芯 (2) 通過彈簧或建壓保持在零位置或初始位置。先導油供油和回油均在外部實現(請參閱先導油供油)。
帶有控制閥芯彈簧對中的三位四通方向閥
在此型號中,主控制閥芯 (2) 通過復位彈簧 (3.1) 和 (3.2) 保持在零位置。(6) 和 (8) 兩個彈簧腔通過配流閥板 (11) 連接到油口 X 和 Y。主控制閥芯 (2) 的兩個前側先導壓力中,在加載其中一個先導壓力的情況下,閥芯將移動到切換位置。在閥門中,所需的油口將以此方式連接。加壓控制閥芯區域卸壓時,相對側上的彈簧會將閥芯推回到零位置或初始位置。
