一般負載應用變頻器，功率為0.75至160kW

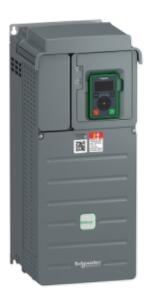

ATV610 變頻器適用于功率范圍0.75 至160kW 的380~415V 的三相異步電機。可廣泛應用于標準負載控制系統。符合IEC/EN 61800-3，IEC/EN 61000-4，IEC/EN60721-3，IEC/EN 61800-5-1 等標準。

主要信息：

產品系列

Altivar 睿易 610

產品類型

變頻器

應用領域

風扇，泵，壓縮機，傳送帶

產品短名

ATV610

變量

標準版本

產品功能

異步電機

安裝模式

柜裝

EMC 濾波器

集成的 conforming to EN/IEC 61800-3 category C4 with 50 m maximum

IP 保護等級

IP20

冷卻方式

通風

供電頻率

50...60 Hz (+/-5 %)

網絡相數

3 相

額定電源電壓 [Us]

380...415 V (- 15...10 %)

電動機功率 (kW)

0.75 kW 標準負載

0.37 kW 重載

電機功率

1 hp 標準負載

0.5 hp 重載

線路電流

3.1 A at 380 V 標準負載

2.9 A at 415 V 標準負載

1.7 A at 380 V 重載

1.5 A at 415 V 重載

預期線路Isc

5 kA

視在功率

2.1 kVA at 415 V 標準負載

1.1 kVA at 415 V 重載

連續輸出電流

2.2 A at 4 kHz 標準負載

1.5 A at 4 kHz 重載

較大瞬變電流

2.4 A during 60 s 標準負載

2.3 A during 60 s 重載

異步電機控制配置文件

標準恒轉矩

標準變轉矩

優化轉矩模式

輸出頻率

0.0001...0.5 kHz

額定開關頻率

4 kHz

開關頻率

2...12 kHz 可調

離散量輸入邏輯

16個預置速度

通訊端口協議

Modbus 串行

選項卡

卡槽A : 通信卡 Profibus DP V1

卡槽A : 邏輯或模擬I/O擴展卡

卡槽A : 繼電器輸出卡

補充信息

輸出電壓

<= 電源電壓

電機滑差補償

可調

自動 無論負載情況

可以抑制

不適用永磁同步電機規律

加速和減速傾斜

從 0.01 至 9000 s 獨立線性可調

S, U 或自定義

制動至停止

采用直流注入

保護類型

馬達 : 熱保護

馬達 : 電機斷相

驅動 : 熱保護

驅動 : 過熱

驅動 : 輸出相線和接地之間的過流

驅動 : 輸出電壓過載

驅動 : 短路保護

驅動 : 電機斷相

驅動 : 直流總線過壓

驅動 : 線路電源過壓

驅動 : 總線供電欠壓

驅動 : 總線供電失相

驅動 : 速

驅動 : 控制電路上制動

頻率分辨率

顯示單元 : 0.1 Hz

模擬量輸入 : 0.012/50 Hz

電氣連接

控制, 螺釘終端 : 0.5...1.5 mm2

線路側, 螺釘終端 : 2.5...16 mm2

馬達, 螺釘終端 : 2.5...16 mm2

端口類型

1 RJ45 (在遠程圖形終端) for Modbus 串行

物理接口

2線制RS485 適用 Modbus 串行

傳輸幀

RTU 適用 Modbus 串行

傳輸率

4.8, 9.6, 19.2, 38.4 kbit/s for Modbus 串行

極化方式

無阻抗 適用 Modbus 串行

地址數

1...247 適用 Modbus 串行

訪問方法

從（站）

電源

用于邏輯輸入的外部電源 : 24 V 直流 (limits : 19...30 V), <= 1.25 mA (過載和短路保護)

內部電源 用于參考電位計 (1 至 10 kOhm) : 10.5 V 直流 +/- 5 %, <= 10 mA (過載和短路保護)

本地信號指示

1 個LED 紅色 for 電壓狀態

2 LED for 本地診斷

1 個LED 黃色 for 集成通訊狀態

2 LED 雙色 for 通訊模塊狀態

寬度

145 mm

高度

297 mm

350 mm 帶EMC板

深度

203 mm

產品重量

2.4 kg

模擬量輸入數量3

模擬量輸入類型

軟件-可配置電壓 AI1, AI2, AI3 : 0...10 V 直流, 阻抗 30 kOhm, 分辨率 12 bits

軟件-可配置電流 AI1, AI2, AI3 : 0...20 mA, 阻抗 250 Ω, 分辨率 12 bits

軟件-可配置溫度探測器或水位傳感器 AI2, AI3

離散量輸入數量

數字量輸入類型

可編程為脈沖輸入 DI5, DI6 0...30 kHz : 24 V 直流 (limits : <= 30 V)

可編程為邏輯輸入 DI1...DI6 : 24 V 直流 (limits : <= 30 V), 阻抗 3.5 kOhm

輸入兼容

1 級 PLC conforming to EN/IEC 61131-2, 邏輯輸入 DI1...DI6

1 級 PLC conforming to IEC 65A-68, 脈沖輸入 DI5, DI6

離散量輸入邏輯

正邏輯(源) : DI1...DI6 可配置 邏輯輸入, < 5 V (狀態 0), > 11 V (狀態 1)

負邏輯 (漏) : DI1...DI6 可配置 邏輯輸入, > 16 V (狀態 0), < 10 V (狀態 1)

正邏輯(源) : DI5, DI6 可配置 脈沖輸入, < 0.6 V (狀態 0), > 2.5 V (狀態 1)

模擬量輸出數量

模擬量輸出 型號

軟件-可配置電流 AQ1, AQ2 : 0...20 mA, 分辨率 10 bits

軟件-可配置電壓 AQ1, AQ2 : 0...10 V DC,阻抗 470 Ω, 分辨率 10 bits

采樣期間

模擬量輸入 AI1, AI2, AI3 : 5 ms (+/- 0.1 ms)

模擬量輸出 AQ1, AQ2 : 10 ms (+/- 1 ms)

離散量輸入 DI1...DI6 : 2 ms (+/- 0.5 ms) 可配置

脈沖輸入 DI5, DI6 : 5 ms (+/- 1 ms) 可配置

模擬量輸入 AI1, AI2, AI3 : +/- 0.6 % 用于60 °C的溫度變動

模擬量輸出 AQ1, AQ2 : +/- 1 % 用于60 °C的溫度變動

線性度誤差

模擬量輸入 AI1, AI2, AI3 : 較大值 +/- 0.15 %

模擬量輸出 AQ1, AQ2 : +/- 0.2 %

繼電器輸出數量

繼電器輸出類型

可配置的繼電器邏輯 R1 : 故障繼電器 NO/NC, 電氣壽命 100000 次

可配置的繼電器邏輯 R2 : 序列繼電器 NO, 電氣壽命 100000 次

可配置的繼電器邏輯 R3 : 序列繼電器 NO, 電氣壽命 100000 次

更新時間

繼電器輸出 R1, R2, R3 : 5 ms (+/- 0.5 ms)

小開關電流 [Imin]

繼電器輸出 R1, R2, R3 : 5 mA 在…上 24 V DC

較大開關電流

繼電器輸出 R1, R2, R3 on 阻性（負載） load (cos phi = 1 : 3 A at 250 V AC

繼電器輸出 R1, R2, R3 on 阻性（負載） load (cos phi = 1 : 3 A at 30 V DC

繼電器輸出 R1, R2, R3 on 感性負載 load (cos phi = 0.4 and L/R = 7 ms) : 2 A at 250 V

繼電器輸出 R1, R2, R3 on 感性負載 load (cos phi = 0.4 and L/R = 7 ms) : 2 A at 30 V

電源與控制端子之間

絕緣電阻

> 1 mΩ 在…上 接地 1 分鐘 500 V 直流

環境

噪音等級

55 dB 符合 86/188/EEC

功耗W

19 W (通風) at 380 V,開關頻率 4 kHz

23 W (自然通風) at 380 V,開關頻率 4 kHz

操作位置

垂直方向 +/- 10°

電磁兼容性

1.2/50和8/20 μs復合波（測試） 級別 3 符合 IEC 61000-4-5

抗快速瞬變 級別 4 符合 IEC 61000-4-4

靜電放電抗干擾 級別 3 符合 IEC 61000-4-2

射頻電磁場輻射抗擾度試驗 級別 3 符合 IEC 61000-4-3

抗射頻場引起的傳導波動 級別 3 符合 IEC 61000-4-6

污染等級

2 符合 EN/IEC 61800-5-1

抗振動

波峰至波峰 1.5 mm (f= 2...13 Hz) conforming to IEC 60068-2-6

1 gn (f= 13...200 Hz) conforming to IEC 60068-2-6

抗沖擊

15 gn 在 11 ms 符合 IEC 60068-2-27

相對濕度

5...95 % 無冷凝 符合 IEC 60068-2-3

環境溫度

-15...45 °C 無降容

45...60 °C 帶降額因素

工作海拔

1000...4800 m 電流降額 1%/100m

<= 1000 m 無降容

環境特征

化學污染抵抗 等級3C3 符合 EN/IEC 60721-3-3

塵土污染抵抗 等級3S3 conforming to EN/IEC 60721-3-3

標準

EN/IEC 61800-3

EN/IEC 61800-3 環境2分類C3

EN/IEC 61800-5-1

IEC 60721-3

產品

REACH

標識

CE

可持續性

產品類型

綠色產品標志 產品
