822341061,德國力士樂比例方向閥性能概覽

822341061,德國力士樂比例方向閥性能概覽

  • 所屬分類:REXROTH(力士樂)電磁閥
  • 瀏覽次數:
  • 發布日期:2022-12-26
  • 產品概述
  • 性能特點
  • 技術參數

822341061,德國力士樂比例方向閥性能概覽


比例方向閥可用作帶或不帶集成電子元件 (OBE) 的直動式或先導式閥門。通過使用集成電子元件減少布線工作并簡化處理程序

特征:

不帶電氣位置反饋,帶外部電子元件的直動式比例方向閥

控制液壓油的流向和流量

通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作

用于底板安裝:孔圖按 ISO 4401

彈簧定中的控制滑板

產品說明

在閥板設計中兩位四通及三位四通比例方向閥用作直動式設備。通過帶對中螺紋和可拆卸線圈的比例電磁鐵進行操作。線圈由外部控制電子元件進行控制。

設置:

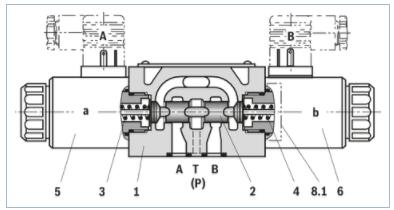

閥門的基本構成包括:

帶連接面的殼體 (1) ‐

帶有壓縮彈簧(3 和 4)的控制閥芯 (2) ‐

帶對中螺紋的線圈(5 和 6) ‐

功能:

線圈(5 和 6)斷電后,通過壓縮彈簧(3 和 4)使控制閥芯 (2) 保持在中心位置 ‐

通過為比例電磁鐵通電直接對控制閥芯 (2) 進行操作,例如控制線圈“b”(6) ‐

將控制閥芯 (2) 與電氣輸入信號成比例地向左移動 ?

通過具有漸進流體特性的節流橫截面,進行從 P 到 A 及從 B 到 T 的連接 ?

關閉線圈 (6) ‐

控制閥芯 (2) 在壓縮彈簧 (3) 的作用下返回到中心位置


帶兩個閥芯位置的閥門(型號 4WRA...A...):

基本上,此型號閥的功能與帶三個閥芯位置的閥門功能相對應。但是,此雙閥芯位置閥僅配有線圈“a”。它配有帶 NG 6 的保護塞 (8.1) 或帶 NG10 的蓋 (8.2) 來代替個比例電磁鐵。

注意:

不得讓油箱管路排空運行。在相應的安裝條件下,必須安裝一個預載閥(預載壓力約為 2 bar)。

技術數據

R996961128

4 WRA 10 E -60-2X/G26K4/V-SO32-692

R900954062

4WRA 10 E1-30-2X/G24K4/V

R900908297

4WRA 10 E1-30-2X/G24N9K4/V

R900954063

4WRA 10 E1-60-2X/G24K4/V

R900908978

4WRA 10 E1-60-2X/G24N9K4/V

R901159711

4WRA 10 E1-60-2X/G24N9K4/V

R900954060

4WRA 10 E30-2X/G24K4/V

R901033865

4WRA 10 E30-2X/G24K4/V-

R900921739

4WRA 10 E30-2X/G24N9K4/V

R900954061

4WRA 10 E60-2X/G24K4/V

R900902097

4WRA 10 E60-2X/G24N9K4/V

R900954408

4WRA 10 EA30-2X/G24K4/V

R900926985

4WRA 10 EA30-2X/G24N9K4/V

R900954064

4WRA 10 EA60-2X/G24K4/V

R900917193

4WRA 10 EA60-2X/G24N9K4/V

R901259366

4WRA 10 EA60-2X/G24N9K4/V

R900943216

4WRA 10 EB30-2X/G24N9K4/V

R900934606

4WRA 10 EB60-2X/G24N9K4/V

R901044042

4WRA 10 M60-2X/G24N9K4/V

R900954066

4WRA 10 W1-30-2X/G24K4/V

R900908299

4WRA 10 W1-30-2X/G24N9K4/V

R900954067

4WRA 10 W1-60-2X/G24K4/V

R900575765

4WRA 10 W1-60-2X/G24N9K4/V

R900914289

4WRA 10 W3-60-2X/G24N9K4/V

R900577424

4WRA 10 W30-2X/G24K4/V
