HONEYWELL伺服液位計性能參數
成本,
Enraf 854 XTG伺服液位計具有很高的精度,比雷達液位計具有更多的功能。可以完全替換儲罐液位的其他測量技術。在較高6bar壓力等級下,提供各種應用計量解決方案。XTG伺服液位計的通過了TUV的SIL 2和SIL 3安全等級,可以作為一個獨立的防溢流系統來部署,符合API 2350和其它主要安全TJ標準。Enraf伺服液位計通過OIML R85 2008,完全符合貿易交接應用要求。Enraf的XTG伺服液位計是多功能液位計,可以測量產品液位、界位、并進行密度測量。這樣就可以確保在現有儲罐罐區內使用伺服液位計,解決更多的測量問題。
過程
操作壓力 較高為6bar/0.6 MPa(87 psi)
較高工作溫度 +200℃(+392oF),磁鼓室必須于+65℃(+149oF)7
較工作溫度 -200℃(-328oF),磁鼓室必須高于-40℃(-40oF)7
過程接液材料
磁鼓室(包括磁鼓室端蓋) 鑄鋁,標準號AA A356 EN1706 AC-AISi7Mg0.3
測量磁鼓,磁鼓軸 不銹鋼(1.4401)EN10088 AISI 316
測量鋼絲 參見“標識代碼”中的選擇
測量浮子 參見“標識代碼”中的選擇
O型圈 硅酮/氟化乙丙烯磁鼓室端蓋
測量規格
測量范圍 - 標準 27m(88ft)
測量范圍 - 擴展 37m(121ft)
測量范圍 - 特殊 較高可達150m(492ft),參見“標識代碼”;對于更長的距離,請聯系。
液位測量精度 (27m/88ft):<±0.4mm(±0.016”)*1;(37m/121ft):<±0.7mm(±0.028”)*1
界位(油水)測量精度 <±2mm(±0.08”)*2
伺服密度測量精度 <±1kg/m3(±0.19lb/ft3)*3
溫度測量精度 <±0.1℃(±0.18℉)*1, *4
靈敏度 ≤0.1mm(±0.004”)*1
重復精度 ≤0.1mm(±0.004”)*1
機械
法蘭 2”150lb,法蘭,符合ASME 16.5,Ra = 3.2-6.3μm,與DN 50 PN40類似,鋁材料

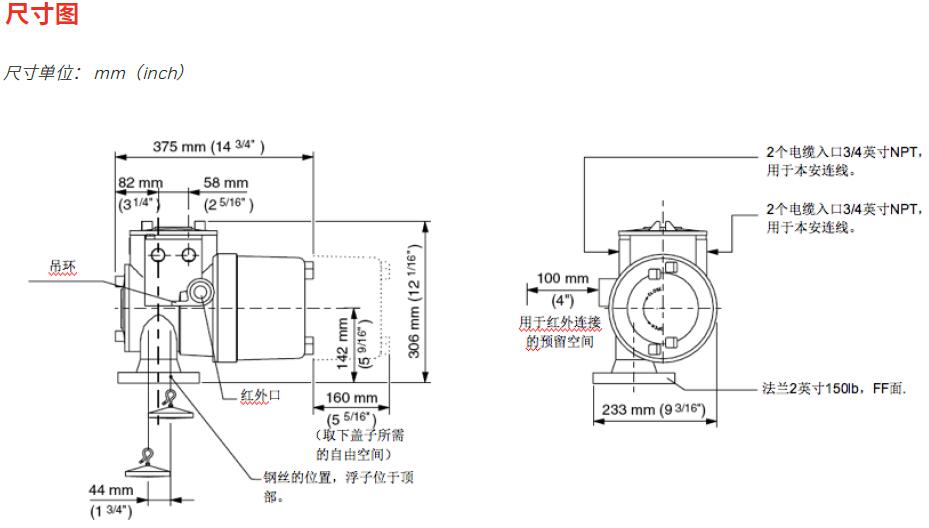

尺寸 參見“尺寸圖”
重量 16KG(35lb)
電氣接口 4個3/4”NPT,內螺紋(2個本安側+2個非本安側)
