諾冠緊湊型氣缸技術介紹
符合ISO 21287
無需安裝支架安裝磁性開關
標準型采用磁性活
確保摩擦運行，長
三種不同的導向系統：

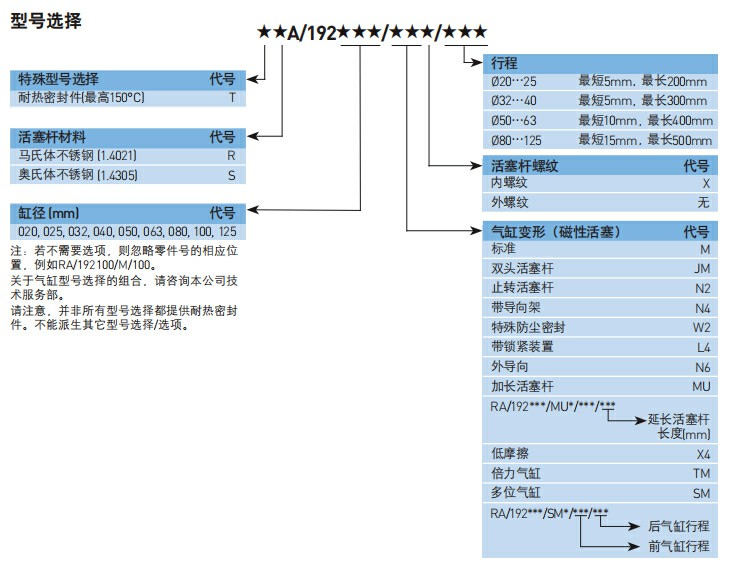

RA/192000/N2…/N4…/N6
材料：
型材缸筒：陽極氧化鋁
端蓋：壓鑄鋁
活塞桿：不銹鋼
活塞桿密封件：聚氨脂
活塞密封件：丁腈橡膠
O形圈：丁腈橡膠
介質：
經過濾的潤滑或非潤滑壓縮空氣
標準：
ISO 21287
動作方式：
RA/192000/M：雙作用、磁性活活塞桿帶外螺紋、阻尼緩沖
RA/192000/MX：雙作用、磁性活活塞桿帶內螺紋、阻尼緩沖
工作壓力：
1 ~ 10 bar
工作溫度：
-5°C* ~ +80°C
在+2°C以下使用時，請咨詢本公司技術服務部
缸徑：
20, 25, 32, 40, 50, 63, 80, 100
和125 mm
行程：
標準： 5, 10, 15, 20, 25, 30, 40,
50, 60, 80和100 mm
?缸徑20和25 mm的氣缸：
小5 mm，較大200 mm
?缸徑32和40 mm的氣缸：
小5 mm，較大300 mm
?缸徑50和63 mm的氣缸：
小10 mm，較大400 mm
?缸徑80 ~ 125 mm的
