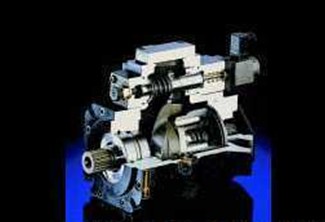

HAWE變量軸向柱塞泵規格型號

1,概述

變量泵是以斜盤原理進行工作的,其9個柱塞在一個旋轉缸體中工作,它每轉完成一個吸油行程和一個壓油行程,其柱塞的軸向運動是由一個可調斜盤來控制,該設定角度與所需要的排量/流量成比例以變化,設定角度可由調節螺釘機械地限制。斜盤的位置可由一個直觀的機械指示器來控制。V30D系列變量軸向柱塞采用了當今降液壓元件噪聲的較新技術與經驗,以及嚴格的選料,較新加工技術與嚴密的公差配合,為此該泵的噪聲極。

模塊化設計的變量機構和可組裝輔助泵或串聯V30D系列泵的通軸形成能為用戶提供更為廣泛的應用領域.

V30D系列泵已被廣泛衣應用于工業液壓和行走機械等行業

杰出的設計特點;

.功率重量之比較佳

.由于設定單元的質量慣性矩小,故響應時間非常快

.斜盤的特殊軸承有助于降噪聲

.在青銅盤上運行液壓平衡的鋼質滑靴的新設計廷長了易損件的壽命

.由優質鋼材制成的配油盤與其精心設計的阻尼槽不僅提高了耐磨性,而且降了噪音

.高質量重型軸承可延長該泵的使用壽命

重要的;

.噪聲,因而沒有必要再采取降噪聲的措施

,控制組件為模塊化設計,故無需拆卸基泵即可安裝

. 通軸可以進行多聯泵組合和組裝其它輔助泵

.斜盤刻度指示器能直觀顯示排量,并且還能提供控制系統中的反饋信息

2,可供貨形式,主要數據

訂貨示例;V30D-095RKN-1-1-XX/LN-2/120-200
