CKD小型帶導承緊湊型氣缸質量要求SCS-125-B2
規格
項目 MSDG-L（帶開關）
缸徑 mm 6 8 12
動作方式 雙作用型
使用流體 壓縮空氣
較高使用壓力 MPa 0
較使用壓力 MPa 0.2 0.15 0.1
耐壓力 MPa 1.6
環境溫度 ℃ 5 60
連接口徑 缸體側面氣口 M3 M5
后面集中氣口 M3 M3
行程誤差 mm 2.0 0
使用活塞速度 mm/s 50 500
給油 不要（給油時請使用透平油ISOVG32）
選型注意事項
注1: 在帶開關的情況下，請在φ6?φ8上使用非磁性
體（不銹鋼制等）安裝螺栓。
注2: 在不帶開關的情況下，請在φ6?φ8上使用非磁
性體（不銹鋼制等）安裝螺栓。
此外，有關φ12?φ16，請僅在貫穿螺栓的情況
下使用非磁性體（不銹鋼制等）安裝螺栓。
注3: 在后方集中氣口的情況下，可在缸體側面進行安
裝。另外，前端與后端安裝使用2個螺栓，
型號表示例子〉
MSDG-L-6-30-F0H-D-R
缸徑 ：φ6mm
行程 ： 30mm

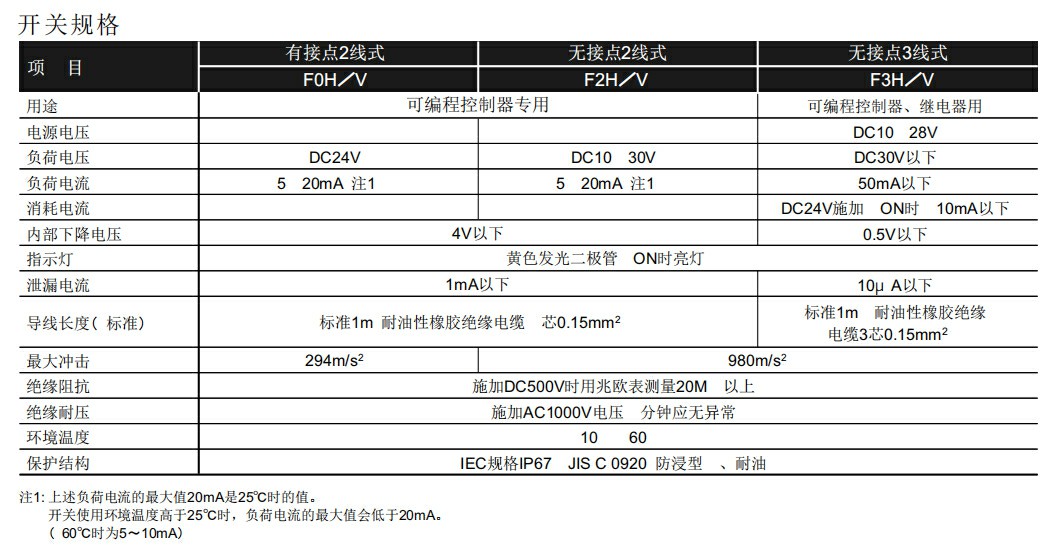

開關型號 ：有接點F0H開關
開關數 ：帶2個
選擇項 ：后方集中氣口
