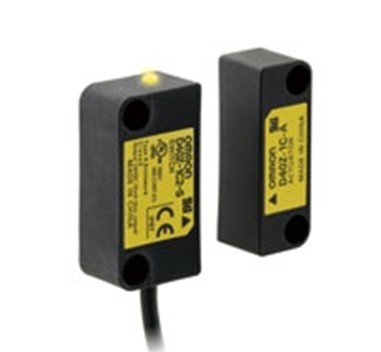

歐姆龍小型非接觸式安全門開關維護手冊D40Z-1C2

額定值/性能(非接觸式門開關)

型號           D40Z-1C□

動作特性       動作距離(OFF-->ON) 5mm以上＊1

               動作距離(ON-->OFF) 15mm以下＊1

重復精度    動作距離的±10%(23℃時)

響應時間(ON-->OFF)＊2  25ms以下

動作時間(OFF-->ON)＊2   100ms以下(開關和激勵器之間的距離為5mm)

使用環境溫度   -10～65℃(不結冰、不結露)

使用環境濕度    25%～85%

絕緣電阻(充電部和外殼間)   50MΩ以上(DC500V兆歐表)

耐電壓(充電部和外殼間)   AC1,000V 1分鐘

污染度    3

電磁兼容性   符合IEC/EN 60497-5-3標準

耐振動        10～55～10Hz(單振幅：0.75mm，雙振幅：1.5mm)

耐沖擊     300m/s2以上

防護等級          IP67

材料           PBT樹脂

安裝方式     M4螺釘

端子螺釘緊固扭矩 1 N·m

電源電壓          DC24V +10%/-15%

功耗＊3             0.5W以下

輔助輸出 光耦輸出：DC24V，負載電流：10mA

LED顯示      未檢測到激勵器(紅燈亮)，出錯(紅燈閃爍)，檢測到激勵器(黃燈亮)，檢測到激勵器且非接觸式門開關輸入OFF(黃燈閃爍)

連接電纜   2m，5m

連接數量＊4 30臺(配線長度不得過100m)

重量    開關：約175g，激勵器：約20g(D40Z-1C5)

＊1.開關和激勵器的目標標志在同一軸上且傳感檢測面一致的情況下，接近時由OFF切換到ON的距離和遠離時由ON切換到OFF的距離。詳情請參閱Catalog的“檢測范圍(典型特性數據)”。

＊2.此處為非接觸式門開關輸出的特性值。

＊3.不含負載的功耗。
