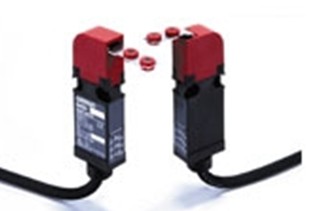

OMRON薄型安全門開關選型參數

特點

僅17mm厚的纖細型設計（三接點型）。

可反轉設計，正面或背面均可安裝使用。

備有內置2接點結構、3接點結構開關

操作鑰匙帶有橡膠安裝孔，可以吸收震動和沖擊。

IP67保護結構。

特性

保護結構 *1 IP67(EN60947-5-1)

壽命 *2 機械 100萬次以上

      電氣 10萬次以上(AC125V 1 A、電阻負載) *3

操作速度   0.1～0.5m/s

操作頻率       較大30次/min

斷開力 *4 60N以上

斷開預行程 *4 10mm以上

接點電阻   300mΩ以下（帶1m電纜）

           500mΩ以下（帶3m電纜）

           700mΩ以下（帶5m電纜）

小適用負載 *5   DC24V 4mA電阻負載(N水準參考值)

額定絕緣電壓(Ui)   250V

額定頻率     50/60Hz

防觸電保護等級 Class Ⅱ (雙重絕緣) (IEC60536)

污染度(使用環境)   3(EN60947-5-1)

*1.本保護結構為基于EN60947-5-1標準規定的測試方法測得的結果。請務必根據實際使用環境和使用條件事先確認密封性。 盡管開關本體的設計結構可防止塵埃和水等的進入，但請不要在粉屑、油、水或化學品等易進入頭部鑰匙插入孔的場所使用D4GS-N。否則，可能導致開關損壞或 發生故障。

*2.壽命的測試條件為：環境溫度5～35°C、環境濕度40%～70%。詳情請咨詢歐姆龍代表處。

*3.當環境溫度為35°C或以上時，請勿將1A AC125V施加于兩個以上的電路。

*4.以上數值為可進行安全操作的較要求。

*5.小適用負載中給定的數值為微小負載的參考值。該數值可能隨開關頻率、環境條件、性水準等而變化。請務必事先使用實際負載確認是否可進行正常操作。
