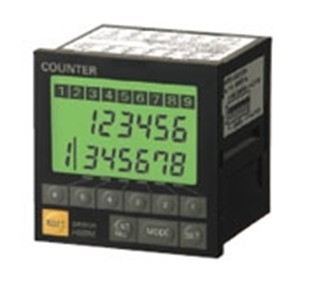

歐姆龍多功能計數器/定時器維護事項H8BM-RBD

特點

提供多達九臺計數器或累計時間計數器。（計數器和時間計數器功能可以一同使用）

帶有單獨預告輸出， 用以指示維護時間。

提供了預告顯示和設備停止輸出功能。

設定部為防油、防水的IP54防油結構。

采用各位鍵， 變更設定值更為簡單。

機體小巧： 72×72×79mm(DIN)。

帶有按鍵保護功能， 防止誤操作。

NPN/PNP多種輸出。

可直接連接直流2線式傳感器。

取得UL、CSA標準的。

額定規格

電源電壓              DC24V

容許電壓變動范圍             電源電壓的85～110% *1

功耗               約1.7W(DC26.4V時)

較高計數速度 30Hz(計數輸入1～7)、

                30Hz/500Hz切換(計數輸入8、9)

小輸入信號寬度  計數輸入1～7：16.7ms(ON、OFF比1：1)

                  計數輸入8、9：16.7ms/1ms切換(ON、OFF比1：1)

                  復位輸入：100ms

                  短路有效輸入：75ms

                  計數器編號選擇輸入：30ms

                   輸入輸出禁止輸入：16.7ms

單穩時間            20ms *2

計數輸入             電壓輸入

復位輸入                “H”電平DC16～26.4V

短路有效輸入                “L”電平DC0～3V

計數器編號選擇輸入            (輸入電阻約2.2kΩ)

輸入輸出禁止輸入

控制輸出      開路集電極輸出 DC30V max. 100mA max.

使用環境溫度 -10～+55℃(但、無結冰、結露)

儲存溫度      -25～+65℃(但、無結冰、結露)

使用環境濕度 25～85%

外殼顏色     深灰色(芒塞爾5Y3/1)

*1. 波動含有率20%以下。

*2. 當計數器用于總計數器時， 該信號作為進位信號而輸出。
