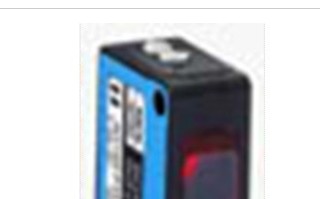

西克對射式傳感器類型WS/WE45-P250
輸出電流 Imax. 200 mA
響應時間 ≤ 500 μs 4)
開關頻率 1,000 Hz 5)
連接類型 帶 PG13.5 的端子連接，6 針
供電電壓 10 V DC ... 60 V DC 1)
殘余紋波 ≤ 5 Vss 2)
消耗電流， 發射器 250 mA 3)
消耗電流， 接收器 250 mA 3)
開關量輸出 PNP
開關功能 補償量
開關類型 明/暗切換
光線種類 紅外線
光源 LED 1)
光點尺寸（距離） ? 4.5 m (300 m)
發射器散射角 大約 0.9°
設置 電位計
傳感器原理/ 檢測原理 對射式光電傳感器
尺寸(寬 x 高 x 深) 60 mm x 105 mm x 105 mm
外殼形狀（光束出口） 方形
較大開關距離 0 m ... 350 m
感應距離 0 m ... 300 m
尺寸圖：
注意事項：
1) 極限值.
2) 不得過或于 UV公差.
3) 無負荷.
4) 信號傳輸時間（電阻負載時）.
5) 亮暗對比度為 1:1 時.
6) A = UV 接口（已采取反極性保護措施）.
7) C = 抑制干擾脈沖.
8) D = 抗過載電流和短路保護輸出端.
9) 額定電壓 ：50 V DC.
10) 以 5 Hz 頻率閃爍，切換到 UV.
11) 利用冷卻板可達 140 °C （參見配件）.
