詳細解析IFM電子壓力傳感器

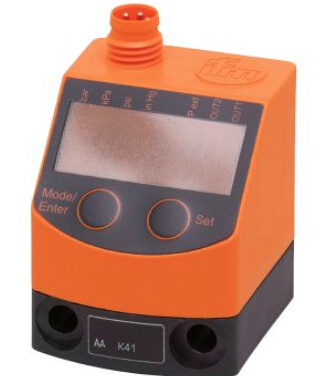

產品型號:PQ7809
用于氣動裝置的壓力傳感器
氣動和壓縮空氣系統中系統壓力的監控
耐極高過壓和真空
清晰可見的傾斜 LED 顯示屏
紅/綠顯示,用于明確標識可接受的范圍
2 個開關輸出,可將其中一個配置為診斷輸出
PQ-1-1-RHR18-QFPKG/AS/
PQ7809
資料下載
] -0.98...1
復原點, rP [bar] -0.99...0.99
設定步距 [bar] 0.01
精度/偏差
開關點精度 [測量范圍值的%] < ± 0,5
重復精度 [測量范圍值的%] < ± 0,1; (溫度波動< 10 K)
特征曲線偏差 [測量范圍值的%] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = 極限點設定)
滯后偏差 [測量范圍值的%] < ± 0,25
長時間穩定性 [測量范圍值的%] < ± 0,05; (每6個月)
溫度系數零點 [測量范圍值的百分比 / 10 K] 0,2; (0...60 °C)
溫度系數量程 [測量范圍值的百分比 / 10 K] 0,2; (0...60 °C)
反應時間
反應時間 [ms] < 2.5
可編程的延遲時間dS, dr [s] 0; 0,002...5
軟件/編程
參數設定 遲滯/窗口; 常開/常閉; 診斷功能; 輸出極性; ON延遲、關斷延時; 阻尼; 顯示單位
環境溫度 [°C] 0...70
存儲溫度 [°C] -25...85
外殼防護等級 IP 65
/測試
EMC電磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF電磁場輻射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5/1 kV
EN 61000-4-6 射頻場感應的傳導抗擾度 10 V
抗沖擊
DIN IEC 68-2-27 50 g (11 ms)
抗震
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [年] 455
機械技術數據
重量 [g] 85
原材料 PBT; FKM; 聚酯
材料(潮濕部件) 黃銅; FKM; 硅(鍍層); PBT
開關動作壽命 五千萬
系統接口 螺紋連接 G 1/8 內螺紋
顯示器/操作件
顯示
顯示單位 4 x LED, 綠色
開關狀態 2 x LED, 黃色
功能顯示 字母數字顯示, 4位數字
測量值 字母數字顯示, 4位數字
顯示單位 bar; kPa; psi; inHg
附件
附件(可選)
安裝套用于DIN導軌: TH 35-7,5 / EN60715, E37340
螺紋加長: 1/8", E30075
插接式接頭用于管: ? 6 mm, E30076
插接式接頭用于管: ? 8 mm, E30077
注釋
包裝單位 1 件數
接口 接插件: 1 x M8; 觸頭: 鍍金的
