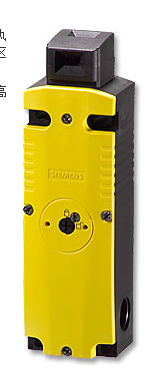

德國SIEMENS機械式位置開關3SE5242-0HR03-1AK4

技術數據：

產品功能

積極開放是

絕緣電壓

額定值400 V

污染程度3級

浪涌電壓電阻額定值6千伏

防護等級IPIP20

開關觸點的設計機械

設計開關功能積極開放

電路原理慢動作聯系人

安全相關的開關觸點數量1

連接/終端

電氣連接類型螺旋式端子

可連接導體橫截面的類型

堅實1x（0.5 ...1.5mm?），2x（0.5 ...0.75mm?）

精心擱置端處理1x（0.5 ...1.5mm?），2x（0.5 ...0.75mm?）

在AWG導體固定1x（20 ... 16），2x（20 ... 18）

在AWG導體擱淺1x（20 ... 16），2x（20 ... 18）

通訊/協議

界面設計無

抗沖擊性

acc。符合IEC 60068-2-2730克/ 11毫秒

抗振性

acc。符合IEC 60068-2-60.35毫米/ 5克

機械使用壽命（開關周期）

典型15 000 000

- 注意接近30°角時1000000

電氣耐久性（開關周期）

AC-15，典型值230 V100 000

具有典型接觸器3RH11,3RT1016,3RT1017,3RT1024,3RT1025,3RT1026的電氣耐久性（開關周期）10 000 000

接觸器3RH11,3RT1016,3RT1017,3RT1024,3RT1025,3RT1026在一小時內完成電氣操作循環6 000

熱電流10 A.

開關頭外殼的材料塑料

C特性MCB的連續電流1 A; 對于小于400 A的短路電流

快速DIAZED保險絲連接的持續電流10 A; 對于小于400 A的短路電流

DIAZED保險絲gG的持續電流6 A.

有效的原則機械

重復準確0.05毫米

激活方向的小驅動力20 N.

傳感器的長度59.2毫米

傳感器的寬度30毫米

環境條件

環境溫度

運行期間-25 ... + 85°C

儲存期間-40 ... + 90°C

防塵類防塵沒有

安裝/安裝/尺寸

安裝位置任何

安裝類型螺絲固定

工作頻率額定值50 ... 60 Hz

輔助觸點的NC觸點數1

輔助觸點的常開觸點數1

輔助觸點的CO觸點數量1

工作電流為AC-15

額定電壓為24 V6 A.

額定電壓為240 V6 A.

額定值為400 V4 A.

工作電流為DC-13

額定電壓為24 V3 A.

額定值為125 V0.55 A.
