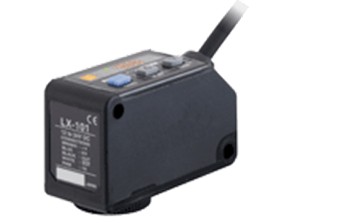

神視色標傳感器電子樣本LX-111-P-Z

規格

檢測距離     10±3mm

光點尺寸      1×5mm(設定距離：10mm)

電源電壓       12～24V DC±10％　脈動P-P10％以下

消耗電量        功率850mW以下(電源電壓24V時，消耗電流30mA以下)

切入模式      <NPN輸出型>

              色標模式

              ?Low…0～＋2V(源電流0.5mA以下)

              ?輸入阻抗：約10kΩ

                彩色模式

                 ?High…＋5V～＋V或斷開

                <PNP輸出型>

                 彩色模式

                ?High…＋5V～＋V(流入電流3mA以下)

               ?輸入阻抗：約10kΩ

                 色標模式

                     Low…0～＋0.6V或斷開

反應時間 色標模式時：45μs以下，彩色模式時：150μs以下

工作狀態指示燈    橙色LED(輸出ON時亮起)

保護構造            IP67(IEC)

使用環境溫度 -10～+55℃(注意不可結露、結冰) 存儲時：-20～+70℃

使用環境濕度 35～85% RH、存儲時：35～85% RH

投光元件         紅色/綠色/藍色　復合LED(投光波峰波長：640nm/525nm/470nm)

材質          外殼：PBT，操作按鈕：硅膠，操作面板：PC，透鏡：PC

輸出       <NPN輸出型>

                 NPN開路集電極晶體管

                ?較大流入電流：50mA(注1)

               ?外加電壓：30V DC以下(輸出和0V之間)

                ?剩余電壓：1.5V以下(流入電流為50mA時)(注1)

                 <PNP輸出型>

                     PNP開路集電極晶體管

                  ?較大源電流：50mA(注1)

                 ?外加電壓：30V DC以下(輸出和+V之間)

                  ?剩余電壓：1.5V以下(源電流為50mA時)(注1)

(注1)：無時的測量條件為使用環境溫度=+23℃。
