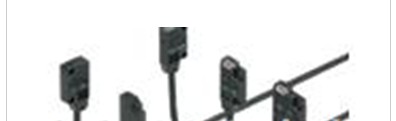

SUNX薄型光電傳感器質量要求EX-14B-C5
檢測距離 2～25mm(中心10mm)
(注)：檢測距離與應差是相對于白色無光澤紙(50x50mm)的數值。
小檢測物體 ?0.1mm銅線(設定距離10mm)
應差( 遲滯) 動作距離の15%以下
(注)：檢測距離與應差是相對于白色無光澤紙(50x50mm)的數值。
重復精度(垂直于檢測軸) 0.1mm以下
電源電壓 12～24V DC±10% 脈動P-P10%以下
消耗電流 13mA以下
輸出 NPN開路集電極晶體管
?較大流入電流：50mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：2V以下(流入電流50mA)、1V以下(流入電流16mA)
耐環境性:保護構造 IP67(IEC)、防滲漏型(JIS)
耐環境性:使用環境溫度 -25～+55℃(注意不可結露、結冰)、保存時：-30～+70℃
耐環境性:使用環境濕度 35～85%RH、保存時：35～85%RH
耐環境性:使用環境照度 白熾燈：受光面照明度3,000R以下
耐環境性:耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間
耐環境性:絕緣電阻 所有電源連接端子與外殼之間、20MΩ以上、基于DC250V的高阻表
耐環境性:耐振動 頻率10～500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時
耐環境性:耐沖擊 耐久500m/s2(約50G) XYZ各方向3回
反應時間 0.5ms以下
工作狀態指示燈 橙色LED(輸出ON時亮起)
入光指示燈 -
穩定指示燈 綠色LED(穩定入光時、穩定非入光時亮起)
