提供:MURR以太網連接器,YH
產品型號:7700-44511-S4U0060
美國
以太網CAT5
公頭90° - 公頭直型
M12 - M12,4極
D編碼
屏蔽可
根據要求提供更多電纜長度。塑料外殼,具有良好的耐化學品和油脂性。
對腐蝕性介質的耐受性應根據您的應用進行單獨測試。有關要求的進一步細節
形成
形成 44541
電纜
電纜識別 S4U
電纜重量[g / m] 55,66
材料(電線) 銅絲,鍍錫
建筑() 7×0.203毫米
直徑() 2×2×0.25mm2
AWG 類似于AWG 24
材料(電線隔離) HDPE
線?包括 隔離 1.22 mm±5%
電線的顏色/編號 (wh-or,or)+(wh-gn,gn)
屏蔽 是
分鐘。75%
材質(夾克) TPE
外?(夾克) 6.6毫米±5%
標稱電壓 600 V
溫度范圍(固定) -40 ... + 80°C
溫度范圍(移動) -40 ... + 80°C
彎曲半徑(移動) 10×外?
彎曲次數(C軌道) 較大。1 Mio. (25°C)
扭轉應力 較大。3 Mio. (25°C)
電線數量/直徑 2×2×0.25mm2
電線隔離 HDPE(whor,or,whgn,gn)
C軌道屬性 1 Mio.
材質(夾克) TPE(UL / CSA)
夾克顏色 藍色
外? 6.6毫米±5%
彎曲半徑(移動) 10×外?
溫度范圍(固定) -40 ... + 80°C
溫度范圍(移動) -20 ... + 80°C
工作電壓 較大。60 V DC
工作電壓(僅限UL列出) 較大。30 V DC
額定浪涌電壓 1.5千伏
每次接觸的工作電流 較大。4 A.
材料組 IEC 60664-1,I類
極數 4
組態 完全使用
傳輸參數 CAT5,D類(ISO / IEC 11801:2002),(EN 50173-1)
轉移率 高達100 Mbit / s全雙工
編碼 d編碼
LED顯示屏 沒有
鎖定端口 螺紋M12×1 mm(TJ扭矩0.6 Nm)自鎖
壓縮腺體 M12(SW13)
保護 插入并擰緊IP65,IP66K,IP67(EN 60529)
鎖定材料 鋅壓鑄,亞光鍍鎳
材料 PUR
適用于波紋管(內部?) 無
一般數據
標準 DIN EN 61076-2-101(M12)
安裝方法 插入,收緊
污染程度 3
溫度范圍 -25 ... + 85°C,取決于電纜質量

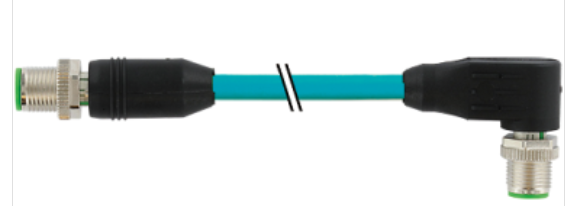

參考圖片
