JCK50X135AM1RK 供應AIRTAC焊接夾緊缸
企業QQ:2880626084
手機;15308039094(微信)
電話:028-84634436-8005
郵箱:15308039094@163.com
聯系人;馮嬌
網址:http://www.shan-rong.net/
特性:

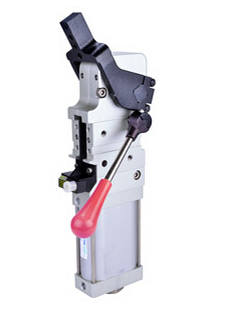

JCK系列焊接夾緊缸
1.結構部分采用連桿曲柄滑塊結構(采用高強度、耐磨性材料制作):
a、結構穩定、以較小的工資氣壓產生較大的夾緊力。
b、夾緊位置采用自鎖機構,即使在斷氣情況下依然提供夾緊力。
2.氣缸提供四面安裝,安裝尺寸符合DIN標準;
3.機構與氣缸一體化設計;
4.傳感器固定座特殊設計(角度調節方便,防焊渣)抗干擾、信號穩定;
5.橢圓形缸體,節省安裝控件;
6.夾緊臂有:AM1、AM2、AM3、AM4可選,AM1、AM2、AM3、AM4又分為R、C、L三種規格滿足不同工況條件下的使用要求;
7.打開角度變更簡單、方便(通過更換調節螺紋)。
1、選擇一個安裝面,使用螺栓和定位銷把氣缸安裝在設計好的地方。使用管接頭和橡膠管連接氣缸和控制閥。為了調節夾緊臂打開和夾緊速度,我司焊接夾緊氣缸為回程氣緩沖裝置。夾臂的重量過大,緩沖將不能起作用,夾臂重量必須在大允許范圍以內;
2、嚴禁使用除本型錄列舉以外的其它夾緊臂進行夾緊;
3、工件安裝方法:
4、角度調節方法:
夾緊缸標準角度調節范圍為 15°~135°之間,改變氣缸行程和傳感器位置可以改變氣缸打開角度;
5、夾緊臂的安裝:
夾緊臂出廠時已裝好,客戶使用時,可根據實際需要自行將夾緊臂水平安裝,或垂直安裝。
