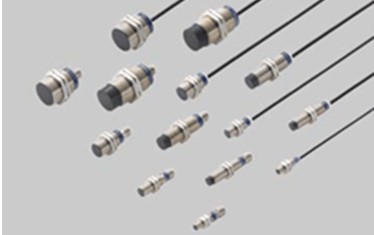

松下圓柱形接近傳感器簡要說明GX-F30MU-J

特點

*緊固強度提高約4倍

*配備清晰易見的雙色指示燈

*配線簡單 [直流雙線式型]

*小型尺寸：φ5.4mm

*檢測距離增加

*還備有防濺型 [直流雙線式型]

技術參數

應差(滯后現象) 工作距離的20％以下(使用標準檢測物體)

電源電壓 12～24V DC+10/-15% 脈動P-P10%以下

消耗電流 0.8mA以下

              (注)：當輸出處于OFF時為泄漏電流。

較大工作距離 10mm±10%

            (注)：較大工作距離是指使用標準檢測物體時的較大可檢測距離。

穩定檢測范圍 0～8mm

           (注)：穩定檢測范圍是指傳感器在使用環境溫度不定或電源電壓波動時能穩定檢測標準檢測物體的距離范圍。

標準檢測物體 鐵30 × 30 × t1mm

輸出 無觸點直流雙線式

        ?負載電流：3～70mA(注1)

         ?剩余電壓：3V以下(注2)

(注1)：較大負載電流根據使用環境溫度變化。

(注2)：當電纜延長時、剩余電壓會增加。

輸出:輸出動作 接近時ON

較大反應頻率 350Hz

雙色指示燈 穩定檢測狀態下綠色LED亮起

                 不穩定檢測狀態下橙色LED亮起

環境性能 : 絕緣電阻 所有電源連接端子與外殼之間、50MΩ以上、基于DC250V的高阻表

環境性能 : 耐振動 頻率10～55Hz 雙振幅1.5mm X,Y和Z方向各2小時

環境性能 : 耐沖擊 頻率1,000m/s2(約100G) X,Y和Z方向各3次

檢測距離的變動:溫度特性 使用環境溫度范圍內、+20℃時檢測距離的±10％以內

檢測距離的變動:電壓特性 使用電源電壓的±10％波動時、±2％以內

環境性能 : 保護構造 IP67(IEC)、IP67g(JEM)、防滲漏型

環境性能 : 使用環境溫度 -25～+70℃、存儲時：-30～+80℃

環境性能 : 使用環境濕度 45～85%RH、存儲時：35～95%RH

環境性能 : 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間
