Panasonic小型區域傳感器中文樣本,神視產品特征
采用交叉光軸掃描方式可檢測明信片或名片等薄型物體。
E:大型指示燈(INDICATOR)
(注1):投光器不裝備黑色導線。
(注2):請務必將未使用的電線絕緣,以免與已用電線接觸。
符號???D:電源逆接保護用二極管
ZD:電涌電壓吸收用齊納二極管
Tr:PNP輸出晶體管
E:大型指示燈(INDICATOR)

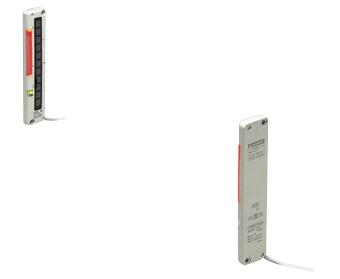

投、受光元件間距10mm,實現小檢測物體φ13.5mm。
極薄尺寸,實現檢測高度100mm、檢測距離1m的寬區域。
適合各種線上的檢測及通過位置不確定的小物體工件的掉落檢測、侵入檢測等。
10mm的極薄尺寸。電纜拉出方向可從2個方向中選擇,可安裝于狹小空間。
無需投、受光器間的同步線,配線作業和配線布線簡單。
投光器和受光器都裝備有55mm寬的大型指示燈。
當檢測輸出直接連接大型指示燈輸入時,還可作為大型工作狀態指示燈使用,方便。
亮燈動作可選擇亮起和閃爍。
(注1):投光器不裝備輸出(黑色)。
(注2):請務必將未使用的電線絕緣,以免與已用電線接觸。
一般區域傳感器的投光元件與受光元件成對進行掃描,因此不能檢測薄型物體。
而NA1-11的投光器側元件按1點~11的順序掃描進行投光動作,受光器側元件不掃描,
因此投光器側元件1進行投光動作時,受光器側所有元件1~11都入光。
受光器側的元件只要有一個不入光的部位,即進行遮光動作。通過此方式可檢測薄型物體。
符合CE標志的EMC指令,并取得UL(Recognition)。另外,還備有在歐洲需求量較大的PNP輸出型。
(注1):檢測距離是在投光器和受光器之間可設定的范圍。
(注2):產品的銘牌上所標記的型號帶“P”符號的機型為投光器,帶“D”符號的機型為受光器。
(例)NA1-11的投光器: NA1-11P、NA1-11的受光器: NA1-11D
(注1): 無的測量條件為使用環境溫度=+23℃。
(注2): 檢測距離是在投光器和受光器之間可設定的范圍。
(注3): 本產品采用交叉光軸掃描方式可檢測薄型物體,但可穩定檢測的薄型物體的大小因設定距離而異。
用于檢測薄型物體時,請務必通過實際檢測物體確認可穩定檢測。
(注1):投光器不裝備輸出(黑色)。
(注2):請務必將未使用的電線絕緣,以免與已用電線接觸。
符號???D:電源逆接保護用二極管
ZD:電涌電壓吸收用齊納二極管
Tr:NPN輸出晶體管
