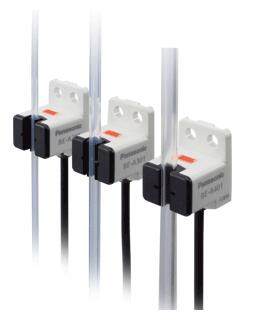

Panasonic檢測傳感器產品特征，神視技術介紹
請勿將本產品應用于對人體有風險的裝置
（與人體治療直接相關的設備以及維持人體生命相關的裝置）
采用專用設計，因此不會妨礙流量，實現絕妙匹配。還能與英寸直徑的軟管共用。
按壓軟管，即可完成安裝。
拉伸軟管，同時插入，即可完成安裝。
(注3): 軟管內壁附著有污漬和殘留物等情況下，將會影響檢測結果。請對軟管定期進行維護。
(注4): 如使用適用對象外的軟管以及表面不平滑的軟管，則請務必事先利用實機確認檢測效果。
(注5): 響應時間是指使用適用軟管時的代表性示例。因所使用的軟管的尺寸、透光度、表面狀態等，響應時間會發生變動。
(注6): 對于要檢測的液體的溫度，也請控制在使用環境溫度范圍內。
(注7): 延長20m以上的情況下，請確認傳感器端子電壓是否在4.5V以上
※Φ4軟管：軟質PVC材質
采用光學檢測原理，能以20 μs的高速響應，準確捕捉 到0.8mm的氣隙。※。
適用于分析工序的履歷管理。
※關于檢測條件，請參照規格。BE-A201□的響應時間為30#956;s。
狹小空間內亦可輕松安裝。
透明樹脂軟管（軟質PVC材質）
外徑?4mm×內徑?2.4mm
外徑?5/32in×內徑?3/32in
(注1): 如未測量條件，則表示使用環境溫度＝＋23℃です。
(注2): 可檢測的氣隙是指整個軟管內徑所出現的氣泡的寬度(圖1)。
微小氣泡或者水滴通過的情況下，無法正確地做出檢測，因此敬請注意。(圖2)。
對裝置的規格無要求，還可通過基板來供電。
由于內置放大器，因此安裝后可立即使用。
并且，配備兩種輸出［有液體時ON/無液體時ON］。
用來檢測液體涂膠在管內混入的氣泡（0.8㎜的氣泡），提高分注的精度。
吸入試劑時檢測液體是否用盡，的液量管理。
透明樹脂軟管(PFA材質)
外徑?2mm×內徑?1mm
透明樹脂軟管(PFA材質)
外徑?3mm×內徑?2mm
外徑?1/8in×內徑?1/16in
