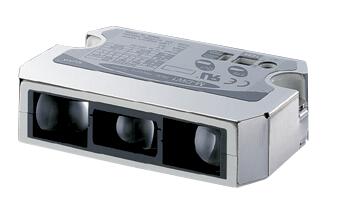

SUNX晶圓定位傳感器技術參數,松下選型樣本

SUNX晶圓定位傳感器技術參數,松下選型樣本

  • 所屬分類:松下SUNX
  • 瀏覽次數:
  • 發布日期:2019-05-24
  • 產品概述
  • 性能特點
  • 技術參數

SUNX晶圓定位傳感器技術參數,松下選型樣本

以往使用激光的激光式定位傳感器,激光會從加載口內側穿過FOUP直射操作人員,危險。

M-DW1成功使用LED光源。確保操作人員安全。

M-DW1以反射光的位置來檢測,不管反射光量的多少都能檢測出玻璃晶圓。

氮化膜具有可吸收特定波長光的性質,吸收的波長因氮化膜的厚度而不同。

因此,對于使用單波長激光的傳感器,可能會因光全被吸收而無法檢測。

而LED光源的光具有一定波長段,即使氮化膜晶圓也可準確檢測。

實現0.5ms的高速反應。兼顧高速反應性和。

請確認電源的波動,以免電源輸入過額定范圍。

使用市售的開關調節器時,請務必將電源的框架式接地(F.G.)端子接地。

在傳感器安裝部周圍使用作為干擾發生源的設備(開關調節器、變頻馬達等)時,請務必將設備的框架式接地(F.G.)端子接地。

延長電纜時,可通過截面積為0.15mm2以上的電纜將全長延長至10m。不過,為避免噪音,請盡量縮短配線。

請避免與高壓線和動力線并行配線,或使用同一配線管,否則會因電磁感應而導致誤動作。

直流電源請務必使用絕緣變壓器。使用自動變壓器(自耦變壓器)時,有時會損壞本體和電源。

使用電源發生電涌時,請將發生源與電涌吸收器連接,以吸收電涌。

利用反射光量檢測時,反射光量和晶圓的邊緣形狀會影響檢測結果。

M-DW1的受光部使用2段受光元件,通過反射光位置而非反射光量進行檢測。

因此,受晶圓厚度和反射光量的影響較小。

傳感器可以從正前方、右側、左側、下方四個方向引出電纜。

可根據傳感器的設置情況靈活調節。

尺寸為寬度80.6mm×厚度18.3mm×進深50mm,質量約為75g的小巧、輕盈型。

D:電源逆接保護用二極管

ZD1、ZD2:電涌電壓吸收用齊納二極管


Tr1:NPN輸出晶體管

Tr2:PNP輸出晶體管

請勿將本產品作為BZ人身安全的檢測裝置使用。

欲進行以BZ人身安全為目的的檢測,請使用符合OSHA、ANSI以及IEC等各國有關人身安全BZ的法律和標準的產品。

安裝傳感器時,請使晶圓端面與傳感器檢測面之間的距離為45mm,并且可12.5°傾斜檢測晶圓。

安裝時,使用M4(長度:16mm)螺絲,緊固扭矩控制在1.2N?m以下。并且,晶圓的位置偏差(突出或凹陷等)會導致檢測距離

化,但是如果誤差在5mm范圍內,也可實現穩定檢測。

(注1):無的測量條件為使用環境溫度=+20℃。

(注2):檢測8英寸以下的晶圓時,可能會因晶圓間距、定位邊或表面的狀態等而影響檢測。

(注3):對于經研磨后厚度變薄的晶圓,如果其端面呈刀刃狀,可能會因光線不能從檢測面向受光方向反射而難以檢測。

(注4):晶圓旋轉時,定位邊的較大跳動角度約為±20°。

(注5):斜向插入8英寸晶圓時的附近的間距。檢測帶定位邊的晶圓時,對于避開定位邊的檢測位置,晶圓間距變得更窄,檢測信號無法分解,變為連續的寬幅信號。

(注1):

晶圓的中心軸與傳感器軸在一直線上(0°)將無法檢測。

安裝傳感器時,必須將傳感器與晶圓保持相對傾斜。

請務必在切斷電源的狀態下進行配線作業。

配線錯誤會導致故障。
