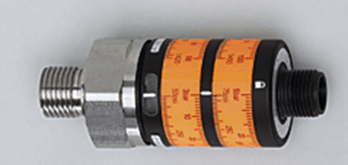

愛福門壓力變送器技術樣本PT5415
性能
檢測工業應用的系統壓力
較高的抗沖擊和振動能力
的重復性和線性誤差
高于 6 千萬次壓力周期的使用壽命
適合在空間受限情況下安裝的耐用不銹鋼緊湊外殼
應用
應用 用于工業應用
介質 液體和氣體介質
介質溫度 [°C] -40...90
抗壓強度 [bar] 15
注意抗壓強度 靜態
爆破壓力小值 [bar] 200
耐真空 [mbar] -1000
壓力 相對壓力
機械技術數據
原材料 1.4542 (17-4 PH / 630); 不銹鋼(1.4404 / 316L); PEI
系統接口 螺紋連接 G 1/4 外螺紋 (DIN EN ISO 1179-2)
過程連接密封 FKM (符合DIN 3869標準)
已集成限制器元件 否
材料(潮濕部件) 1.4542 (17-4 PH / 630)
開關動作壽命 6千萬; (在額定壓力的1.2倍)
擰緊扭矩 [Nm] 25...35; (TJ的擰緊扭矩; 取決于潤滑、密封及壓力等級)
工作電壓 [V] 8.5...36 DC
絕緣電阻小值 [MΩ] 100; (500 V DC)
防護等級 III
反相保護 有
總的輸入/輸出
輸入和輸出總數 模擬輸出數量: 1
反應時間
階躍函數響應時間 模擬輸出 [ms] 1
環境溫度 [°C] -40...90
存儲溫度 [°C] -40...100
外殼防護等級 IP 67; IP 69K
輸出
輸出數量 1
輸出信號 模擬信號
模擬輸出數量 1
模擬電流輸出 [mA] 4...20
負載較大值 [Ω] 720; (Ub = 24 V; (Ub - 8,5 V) / 21,5 mA)
短路保護 有
過載保護 有
測量/設定范圍
測量范圍 [bar] 0...6
愛福門壓力變送器技術樣本PT5415
