KL3002德國BECKHOFF端子模塊輸入點數

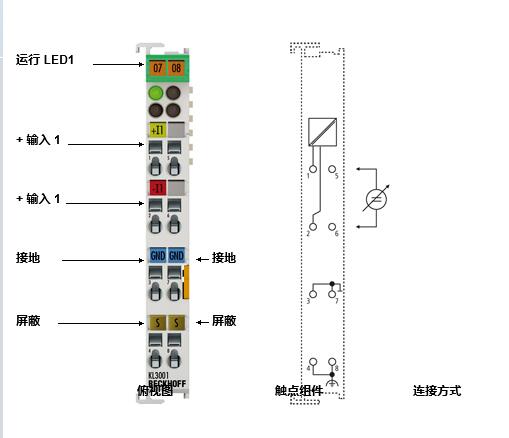

KL3001, KL3002 | 1/ 2 通道模擬量輸入端子模塊, -10…+10 V
KL3001 和 KL3002 模擬量輸入端子模塊用于處理 -10 到 +10 V 范圍內的信號。電壓被數字化后的分辨率為 12 位,并在電隔離的狀態下被傳送到上一級自動化設備。總線端子模塊的輸入通道有差分輸入,并具有一個公共的內部接地電位端。KL3001 是帶差分輸入的單通道型端子模塊,具有分級和電氣隔離的特點。而 KL3002 型端子模塊則有 2 個通道。總線耦合器的數據交換通過 LED 指示。
技術參數 KL3001 | KS3001 KL3002 | KS3002
輸入點數 1 2
電源 通過 K-bus 供電
信號電壓 -10…+10 V
內部電阻 > 200 kΩ
共模電壓 UCM 較大 35 V
分辨率 12 位(對于 0…10 V 范圍:分辨率為 11 位)
轉換時間 ~ 1 ms ~ 2 ms
測量誤差 < ±0.3 % (滿量程)
電氣隔離 500 Vrms(K-bus/信號電壓)
K-bus 電流消耗 typ. 65 mA
過程映像中的位寬 輸入:1 x 16 位數據(1 x 8 位控制/狀態可選) 輸入:2 x 16 位數據(2 x 8 位控制/狀態可選)
組態 無地址或組態設置
重量 約 70 g
工作/儲藏溫度 0…+55 °C/-25…+85 °C
相對濕度 95 %,無冷凝
抗振/抗沖擊性能 符合 EN 60068-2-6/EN 60068-2-27/29 標準
抗電磁干擾/抗電磁輻射性能 符合 EN 61000-6-2 /EN 61000-6-4 標準
可插拔接線 適用于所有 KSxxxx 總線端子模塊
專用端子模塊
KL3002-0010 西門子 S5 格式
KL3002-0011 快速 μP,掃描時間約 0.5 ms
KL3002-0050 西門子 S7 格式
