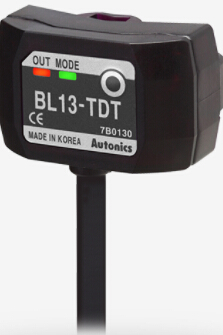

奧托尼克斯液位傳感器質量要求BL13-TDT-P

性能

液位檢測傳感器BL系列，可以透過外徑?6~13mm，厚度1mm的透明/半透明管子進行液位檢測。通過按鍵選擇Light ON/Dark ON動作模式，通過產品背面的LED指示燈(紅色/綠色)可方便確認產品的動作模式及狀態。此外，實現W23 x H14 x L13mm小尺寸設計，方便在任何環境中有效的安裝。

主要功能

用于非接觸式檢測透明管中液體的光電傳感器

內置反極性保護電路和輸出過流（短路）保護電路

用于?12.7mm(1/2 in)管道的防護支架(另售)

IP64防護等級(IEC規格)

Light ON/Dark ON 動作模式開關

[綠色 LED]動作模式指示燈(Light ON: on, Dark ON: off)

[紅色 LED] 動作指示燈

檢測透明管道中是否有液體(外徑6至13 mm，厚度<1 mm)

小尺寸: W 23 x H 14 x L 13 mm

數據表

檢測類型     對射型

適用管道     使用綁定帶時: ?6~13mm,

             使用保護支架時: ?12.7mm (1/2英寸)1mm厚度透明管(FEP(氟塑料)或具有同等透明度材料)

環境溫度        10~55℃

防護等級         IP64

環境濕度 35~85%RH, 存儲時: 35~85%RH

材質         外殼: PC

動作模式 Light ON/Dark ON(按鍵設置)

控制輸出         PNP集電極開路

連接線纜類型 配線引出型(?2.5, 1m)

環境光照度 太陽光/白熾燈: Max. 3,000lx(收光面光照度)

標準檢測物 管道內液位

光源       紅外LED(950nm)

響應時間 Max. 2ms

電源電壓        12-24VDC±10%(紋波P-P: Max.10%)

消耗電流 Max.30mA
