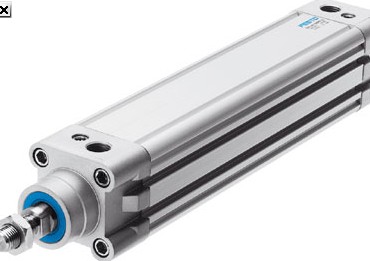

FESTO費斯托標準氣缸

標準氣缸DNC，符合ISO 6431和VDMA 24 562標準

特性  特性

行程  100 mm

活塞直徑  40 mm

活塞桿螺紋  M12x1,25

緩沖  PPV: 兩端帶可調的氣緩沖

裝配位置  任何

符合標準  ISO 15552 (以前還包括VDMA 24652, ISO 6431, NF E49 003.1, UNI 10290)

活塞桿末端  陽螺紋

設計結構  活塞

活塞桿

位置檢測  無

Variants  單端活塞桿

基本派生型DNC概述

雙作用氣缸，符合DIN ISO6431和VDMA 24 562、NF E49 0003.1和UNI 10 290標準

現代化的設計和結構比普通標準氣缸節省空間達11%，從而使系統結構更加緊湊。

接近傳感器平齊安裝在傳感器槽內。一方面無需額外的安裝組件，另一方面可防止傳感器受到機械損壞。

附件品種豐富，可使氣缸安裝于幾乎任意一個位置。

市場上的派生型使DNC氣缸真正適用于每一個應用場合。

企業QQ；2880626087

電話；021-39529830-8006

傳真：021-39947181

手機：13681848837

郵箱；13681848837@163.com

聯系人：汪丹

工作壓力  0.6 - 12 bar

工作模式  雙作用

工作介質  干燥壓縮空氣，經潤滑或未經潤滑

耐腐蝕等級 CRC  2

環境溫度  -20 - 80 °C

 Germanischer Lloyd

在終端位置的沖擊能量  0.2 J

緩沖長度  20 mm

6 bar時的理論作用力，回復行程  633 N

6 bar時的理論作用力，進程  754 N

0 mm行程時的移動質量  307 g

每10 mm 行程所增加的重量  45 g

0 mm行程時的基本重量  800 g

每 10 mm 行程的附加質量系數  16 g

安裝類型  具有內（陰）螺紋

標準氣缸，行程長達2,000 mm較新型材設計接近傳感器平齊安裝在傳感器槽內派生型產品眾多

符合ATEX指令的特定型式，可用于有潛在危險的工作環境
