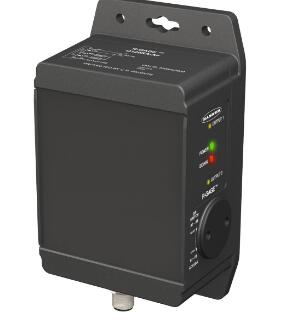

邦納雷達傳感器主要特點，BANNER主要分類

QS30專家型傳感器有很高的檢測性能，有很多特殊的檢測能力，本體

上有八段LED指示燈可以看到傳感器的狀態。

可以達到1200PSI水沖環境下使用

內部有防止電磁干擾和防止光學串擾的設計

多功能傳感器，可提供不同顏色的光源，專家按鍵示教和AC/DC

兩種供電方式

雙極性輸出：NPN和PNP輸出

交流，直流或通用型供電方式可選

紅外光源或可見紅，綠，藍，白光源可選

工業標準的安裝方式

背景抑制檢測模式用于檢測背景固定但檢測物顏色變化的檢測

前景抑制檢測模式用于檢測背景是變化的，同時物體的顏色和

形狀也變化的情況下穩定檢測

防串擾的能力能熒光燈也不會干擾產品的穩定檢測

長可以達到600mm的檢測距離

QS30寬電壓傳感器允許使用者在許多種電源條件下正常使用

有滿足對比度的不同的顏色檢測應用型號

30mm螺紋鏡頭或側面安裝方式

有對射，反射板和定區域型號可選

供電電壓從直流12V到250V到交流24V到250V

前景抑制檢測模式用于檢測背景

固定是物體顏色變化或形狀變化

時傳感器穩定檢測

可見的紅光在大多數情況下易于對準

當沒有灌裝的產品通過傳感器和反

射板，反光的罐子也可以遮擋住了

反射板返回傳感器的光，使用偏振

反射板光電可以不檢測罐子表面的

反光，穩定的輸出罐子到位信號。

長方形外殼的傳感器具有符合工業標準的外殼結構，可以

適合于任何機械安裝結構，長方形傳感器外殼中允許客戶

單側使用產品上圓柱螺紋安裝固定。

傳感器檢測光束直接打到物體的 表面上（盲區外）

簡單設置僅需要設定到物體的距

離內輸出即可

避免日光燈的光對傳感器的干擾

防止串擾模式可以運行兩個傳感

器安裝在很近的間距內同時不干擾

對方的情況下穩定使用。

背景抑制檢測模式用于檢測被測

物的顏色變化時，忽略被測物的顏

色變化穩定的檢測被測物的一種檢

測模式

簡單設置模式僅需要將傳感器的

檢測距離設置到檢測物到位時剛好

輸出即可

避免日光燈的光對傳感器的干擾

防止串擾模式可以允許兩個傳感

器在很近的距離內同時使用不干擾

對方可見的紅色光束

Q20是一款通用型的傳感器，具有易于安裝的方形的外殼和多種檢

測模式，是上制造業的檢測傳感器。

擁有多種顏色LED光源的綜合性傳感器 雙極性輸出,

NPN和PNP輸出 有對射式, 反射板式,

直反式和聚焦式多種檢測方式 有紅外光或者可見紅,

綠, 藍, 白光多種顏色 工業標準化的安裝固定孔

注意：針對透明物體檢測，檢測距離取決于所使用反射板的反射系數和反射區域

SME312LPC(型接插頭)均含有BRT-2X2反射板，可針對對比度檢測應用

針對高頻率震動的應用場合，TJ使用BRT-5X51BM帶有微菱形鏡結構的反射板

BRT-77X77C反射板式距離可達2m，應用于遠距離檢測

SME312LPC(型接插頭)只能與帶三棱鏡的反射板配合使用，不TJ使用反射膠貼

注意：反射板式的檢測距離由反射板BRT-3標定。

實際檢測距離根據所使用反射板的不同反射系數和反射區域可能有所不同，請查看配件信息

注意：其他顏色LED光源型號以及更多信息請聯系

交流供電的方型傳感器

Q25采用環氧樹脂澆注成型，可用于惡劣的工作環境，其中包括食品和

飲料行業的應用

可選擇對射式，反射板式，定區域式

使用環境溫度范圍大，-40℃～+70℃

標配IP67防護等級，并可提供IP69K的型號用于應用在耐水沖刷的環境

Q45產品通過不同檢測方式和時間邏輯控制，給客戶提供更，

更經濟的解決方案

提供激光和反射板式的檢測模式

高能量的直反式和激光反射板式使檢測距離可達200英尺（60m）

可選擇直流供電、交流或交直流供電模式(通用型電壓）

提供有激光反射板，直接反射，激光直接反射和常規反射板檢測模式

可見的紅光或激光易于傳感器對準

有專門的檢測透明物的型號

有可以檢測小物體定位的型號

傳感器的檢測參數設定可以通過5種

示教方式進行標定（通過按鍵或者

遠程示教線）設定傳感器的檢測參

數參考以下步驟：

1：靜態兩點示教：通過檢測兩個位

置反饋，設置一個閾值點

2：動態示教：通過檢測運動的被測

物多點采樣分析，設置一個閾值點

3：亮態示教和暗態示教：通過檢測

一個點的光強設定閾值點的位置方

式（是比這個點暗輸出還是比這個

點亮輸出）

4：窗口模式：通過一個點設置這個

點的一個區域窗口內輸出

QS30可調區域式傳感器具有檢測，準確的特點，即使對

反光的物體也能穩定檢測。

標準型號可調節輸出的時間邏輯，7段LED顯示信號強度

電纜式型號默認電纜長度為2m，如需9m電纜需在型號后面加后綴W/30(型號示例SM312DW/30)

注意：針對透明物體檢測，檢測距離取決于所使用反射板的反射系數和反射區域

SME312LPC(型接插頭)均含有BRT-2X2反射板，可針對對比度檢測應用

針對高頻率震動的應用場合，TJ使用BRT-5X51BM帶有微菱形鏡結構的反射板

BRT-77X77C反射板式距離可達2m，應用于遠距離檢測

SME312LPC(型接插頭)只能與帶三棱鏡的反射板配合使用，不TJ使用反射膠貼

 注意：其他顏色LED光源型號以及更多信息請聯系

Q25采用環氧樹脂澆鑄成型，可用于惡劣的工作環境，其中包

括食品和飲料行業的應用

可選擇對射式，反射板式，定區域式

使用環境溫度范圍大，-40℃～+70℃

標配IP67防護等級，并可提供IP69K的型號用于應用在耐水沖刷的環境
