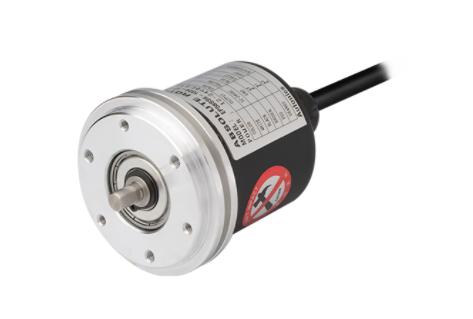

奧托尼克斯型旋轉編碼器安裝及使用EP58SS6-45-3F-P-24
*?58 mm法蘭單圈式旋轉編碼器
*多種輸出碼制:BCD,二進制,格雷碼
*多種分辨率:高達10位(1024等分)
*軸型, 嵌入型可選
*電源電壓: 5 VDC ±5%, 12-24 VDC ±5%
軸外徑 ?6mm
較大響應頻率 35kHz
較大允許轉速 3000rpm
防護等級 IP50
環境溫度 -10~70℃, 存儲時: -25~85℃
環境濕度 35~85%RH, 存儲時: 35~90%RH
附件 ?6mm 聯軸器, 固定支架
啟動力矩 Max.40gf.cm(Max.0.00392N.m)
分辨率 45P/R
輸出碼制 格雷碼
旋轉方向 CW方向輸出值增加
控制輸出 PNP集電極開路
電源電壓 12-24VDC ±5%(紋波 P-P: Max.5%)
連接線纜類型 軸向配線引出型
※選擇分辨率時, 請確保較大應答轉速于或等于~較大允許轉速
[較大應答轉速 (rpm)=較大應答頻率/分辨率 × 60sec]
※環境特性為未結冰、結露狀態。
性能
EP58系列單圈值型旋轉編碼器采用?58mm尺寸的法蘭,帶?6mm同步軸設計;有多種分辨率可供選擇,較高可達10位。該系列還有各種輸出碼制,包括BCD碼,二進制碼和格雷碼。
