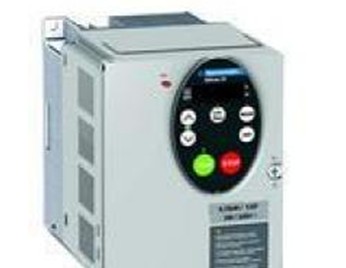

施耐德變頻器結構分析ATV212H075M3X

技術參數

產品功能        異步電機

應用領域 HVAC中的泵和風機

組裝方式 帶散熱片

額定電源電壓 [Us] 200...240 V - 15...10 %

電源電壓范圍 170…264 V

供電頻率          50...60 Hz - 5...5 %

網絡頻率          47.5...63 Hz

電網相數 3 相

電動機功率 (kW) 0.75 kW

電機功率 1 hp

EMC 濾波器 無EMC 濾波器

線路電流          2.7 A 在…上 240 V

                 3.3 A 在…上 200 V

補充信息

視在功率     1.8 kVA 在…上 240 V

預期線路Isc 5 kA

連續輸出電流 4.6 A 在…上 230 V

較大瞬變電流 5.1 A 適用 60 s

變頻器輸出頻率 0.5…200 Hz

額定開關頻率 12 kHz

開關頻率          6...16 kHz 可調

                 12...16 kHz 有

電機滑差補償 自動 無論負載情況

                可調

                 不可用電壓/頻率比的電機控制

本地信號指示 帶電的直流母線: 1 個LED (紅色)

輸出電壓   <= 電源電壓

隔離      主電源和控制電源之間的電氣隔離

電纜類型     不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 90 °C / XLPE/EPR

            不帶安裝套件: 1 線IEC 電纜 在…上 45 °C, 銅 70 °C / PVC

            帶有UL 1類套件: 3 線UL 508 電纜 在…上 40 °C, 銅 75 °C / PVC

速度范圍          1…10

速度精度           +/- 10 % 標稱滑距 0.2 Tn 至 Tn

扭矩精度                +/- 15 %

瞬時過轉矩 120 % 標稱電機轉矩 +/- 10 % 適用 60 s

異步電機控制配置文件 電壓/頻率比，2點

                        電壓/頻率比

                        電壓/頻率比，5點

                        無傳感器磁鏈矢量控制標準

                       電壓/頻率比、自動IR補償（U／f +自動Uo）

調節回路            PI監控
