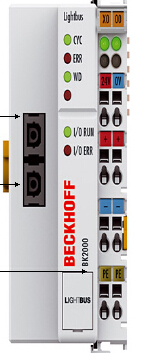

BECKHOFF總線耦合器技術數據BK2000

BK2000、BK2010 和 BK2020 總線耦合器用于連接 Lightbus 系統與電子端子排，這些端子排可以通過模塊化方式擴展。一個節點由一個總線耦合器、1- 64 個任意數量的端子模塊以及一個末端端子模塊組成。采用 BK2010 “經濟型”總線耦合器，可極為經濟地建立 I/O 連接，多可連接 64 個數字量輸入/輸出端子模塊。

通過K-bus 擴展技術，用“經濟增強型”總線耦合器 BK2020 多可連接 255 個空間分布式總線端子模塊到一個總線耦合器中。”經濟增強型”系列耦合器支持所有 Beckhoff 系統總線端子模塊。每個從站可對多達 1020 個數字量信號和多 128 個模擬量輸入和輸出通道進行配置。

總線耦合器自動識別所連接的總線端子模塊，建立輸入/輸出與過程映像字節的聯系。一個輸入/輸出信號占一個字節（LSB）的一位，從左邊開始，依次排列。總線耦合器將其它信號插入到該字節中。輸入和輸出區被清晰地區分開來。如果輸入或輸出的數量過 8 位，則總線耦合器會自動從下一個新的字節開始。

Lightbus 系統是一種快速、安全的串行現場總線系統。Lightbus 采用環狀結構，在一個環路上多可連接 254 個站。在數據傳輸方面采用了操作簡便的標準型光纖技術，性能優越。借助于一個優化的高效報文結構，Lightbus 可實現高用戶數據傳輸速率。32 位的用戶信息所需的傳輸時間為 25 μs。

技術參數    BK2000   BK2010 BK2020

總線端子模塊數量 64 64 64 (通過 K-bus 擴展可達 255)

現場總線的較大字節數 512 byte 輸入和 512 byte 輸出    32 byte 輸入和 32 byte 輸出 512 byte 輸入和 512 byte 輸出

數字量 I/O 信號 512 輸入/輸出 512 輸入/輸出 1,020 輸入/輸出

模擬量 I/O 信號 128 輸入/輸出 – 128 輸入/輸出

組態方式 通過 KS2000 或控制器

總線接口 2 個標準光纖連接器 Z1000（塑料光纖），Z1010（HCS 光纖）

電源 24 V DC (-15 %/+20 %)

輸入電流 70 mA + (總 K-bus 電流)/較大 4, 500 mA 70 mA + (總 K-bus 電流)/較大 4, 200 mA 70 mA + (總 K-bus 電流)/較大 4, 500 mA

啟動電流 約 2.5 倍持續電流

工作/儲藏溫度 0…+55 °C/-25…+85 °C

相對濕度 95 %，無冷凝

抗振/抗沖擊性能 符合 EN 60068-2-6/EN 60068-2-27/29 標準

抗電磁干擾/抗電磁輻射性能 符合 EN 61000-6-2/EN 61000-6-4 標準

防護等級/安裝位置 IP 20/可變

建議保險絲容量 ≤ 10 A

K-bus 供電電流 1,750 mA 500 mA 1,750 mA

電源觸點 較大 24 V DC / 較大 10 A

電氣隔離 500 Vrms (電源觸點/電源電壓/ Ethernet)

站點之間的距離 APF 光纖：45 m，HCS 光纖：300 m
