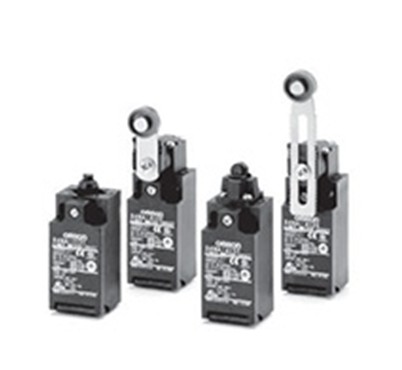

歐姆龍安全限位開關結構分類D4N-1132

性能

產品包含帶有1NC/1NO、2NC、2NC/1NO和3NC接點形式 的型號。 （還可以提供MBB接點慢動型。）

另外可提供M12連接型，更加節省勞動力，更換更方便。

標準的鍍金接點了接觸的高性。 可用于標準負載及微小負載。

符合EN115-1、EN81-20及EN81-50的安全接點要求（僅限慢動型）。

標準：UL、EN(TüV)及CCC

技術參數

壽命     一般型

動作方式    快動

負載         一般負載/微小負載共用

導管     Pg13.5

            : 導管數 1

環境溫度范圍 使用時: -30～70℃

環境濕度范圍 95%以下

傳動器     滾珠柱塞型 φ9.5×5

            樹脂滾珠

額定頻率 50/60 Hz

接點構成 1NC/1NO

動作所必需的力（OF） 標準值 較大 6.5N

過行程（OT） 標準值 小 4mm

動作位置（OP） 標準值 28.6±0.8mm

總行程（TT） 參考值 6mm

復位力（RF） 標準值 小 1.5N

預行程（PT） 標準值 較大 2mm

應差行程（MD） 標準值 較大 1mm

容許操作頻率 電氣式: 30次/分以下

                 機械式: 30次/分以下

接觸電阻 (初始值) 25mΩ以下

耐振動       誤動作: 10～55Hz 單振幅 0.75mm

耐沖擊       耐久: 1000m/s**2

              誤動作: 300m/s**2

污染度     3 (EN60947-5-1)

防護等級 IP67

防止觸電保護等級    Class II (二重絕緣)

絕緣電阻         100MΩ以上

沖擊耐電壓 同極端子間: 2.5kV

                異極端子間: 4kV

                 各端子與非充電金屬部間: 6kV

耐久性        電氣式: 30萬次以上 (AC250V 10A)

               電氣: 50萬次以上 (AC250V 3A)

              機械式: 1500萬次以上
