液壓機組節能控制系統（節能控制器）

配備可變排量葉片泵<YM-e Pack>

配備可變排量活塞泵<YA-e Pack>

通過添加控制器可以獲得節能效果

壓力傳感器，逆變器到現有單元并進行簡單的調整。

可以指出以下五個監測數字

壓力傳感器輸入電壓或壓力變頻器輸出

功率（kW）的簡單算術數字序列輸入代碼報警輸出代碼

適用的感應電動機：0.75至7.5 kW（1至10 HP）

適用泵：可變排量葉片/活塞泵

節能裝置配備高性能變量排量葉片泵。

節能裝置配備高效率，高性能的AR / A系列變量活塞泵。

YF PACK是活塞泵，電動機和蓄水池等的立方集成結構。各項功能

直接連接在一起的模塊使我們能夠?qū)崿F(xiàn)無管道概念，這意味著沒有漏油。

與YP包相比，YF PACK可節省10％的能耗。提高冷卻能力可降熱量

輻射。可以制造YF PACK的機器不受熱變形的影響。

配備可變排量泵的液壓裝置比具有可變排量泵的液壓裝置具有更高的節能效果

固定排量泵。 Yuken的節能液壓單元和控制器利用旋轉

變頻器的頻率控制。這種創新配置解決了效率損失的問題

感應電機在輕負載條件下運行并確保顯著節能。

通過使用壓力傳感器檢測負載壓力并保持電機旋轉，可以實現廣泛的節能

壓力保持所需的 佳水平。基于

在上面，已經開發了以下三種不同類型的逆變器 - 驅動系統和封裝。

您可以選擇各種附件的10個選項：-size005 / 01基本塊（一個站 - 三個站），熱傳感器，壓力開關等。

配備噪音PAL泵和排水冷卻器。此外，噪音

通過有效地排列和實現振動水平控制振動的部件。

YP背包經過精心設計，可通過直立PAL泵來實現緊湊

并通過增加排水冷卻器減少水庫尺寸。它節省了地板安裝空間。

滿足機器要求（流量和壓力）的轉數的操作減少無用功率損耗并提供節能。

調整和維護工作非常容易，因為基本上使用了傳統的動力裝置。

通過旋轉頻率控制，與常規液壓單元相比，壓力保持時的功率消耗可過40％。

特別是全截止時的噪音水平降了。

無論電源頻率如何， 大放電量下的轉速可由逆變器在1500至1800r / min的范圍內設定。

即使沒有接收到來自壓力傳感器的信號，也可以以一定的轉速進行操作

斷線或壓力傳感器故障。變頻器本身發生故障，操作相同

通過將主電源重新連接到電動機，可以實現上述。

在壓力控制期間，補償內部油壓泄漏的泵旋轉提供革命幾乎沒有噪音。

在流量控制期間，滿足機器要求的轉數確保降噪音傳統設備。

大大減少熱量產生使得能夠以少量的用于汽缸的流體油進行操作

操作另外還有額外的油。這導致伺服電機，活塞泵，儲液器和

液壓控制回路于一體，節能。也可以結合到機器的組成部分中。

專用控制器的軟件控制允許系統由于使用而具有的多功能性

一個CPU。數字控制參數設置有助于操作系統及其維護，還有模擬

輸入/輸出端口是用戶界面的標準配置.IH伺服驅動器組泵是雙向旋轉

活塞泵，可在極至高轉速的寬范圍內提供高性能。液壓控制

電路簡單地由安全閥和自吸閥組成，在泵排出管路中沒有控制閥

和氣缸之間的系列線。通過使用泵周圍的空間使儲層緊湊。隨著石油

供氣口液壓液加倍作為空氣呼吸和側裝式油位計，泵作為液壓驅動力裝備。

標準設備，內置排水冷卻器和散熱器翅片，減少了

流體溫升比。熱變形的良好解決方案。YP包提供九種不同的型號。八種選擇

YP包裝有YP包裝，控制電路由o組成模塊化和電磁操作方向閥。

IH（智能液壓）伺服驅動組件是一種緊湊型節能裝置

噪音液壓裝置，與ACservo電機組合在一起，

活塞泵，油箱和液壓控制回路。這種組合可以控制

伺服電機的轉數，調整放電和壓力的泵。該設備可與傳感器配合使用

和專用控制器，以方便配置位置，速度和壓力控制系統。

帶排氣限流器的類型在排氣閥和排氣閥之間增加了通風閥類型2B3A和2B3B

電磁操作方向閥。它通過逐漸降排氣壓力來防止對主電路的沖擊

從設定壓力到卸載的轉換。卸載壓力與沒有排氣限制器的情況相同。

如果在排氣回路中使用了遙控溢流閥，請參閱203頁。此外，如果排氣口的內部容積

線太大，很可能會發生喋喋不休。因此，盡可能減少內徑和管道長度。

要調節壓力，請松開鎖緊螺母，然后順時針方向緩慢轉動手柄以獲得更高的壓力，

或者逆時針方向轉動以降壓力。調整后，不要忘記擰緊鎖緊螺母。

油箱管路的管道不應連接到其他閥門的任何油箱管路，而應直接連接到油箱。

安裝的項圈限制了壓力。如果無法達到工作壓力，請取下一些套環。

一個套環相當于10 MPa（1450 PSI）。

流量小時，設定壓力可能不穩定。使用編號為03和06的型號，流速高于5 L

/ min（1.3 US GPM），型號10使用8 L / min（2.1 US GPM）。

設計53閥門是DSG-01，設計70作為先導閥安裝的閥門。它可以與舊設計互換

（設計52）關于規格，外形和安裝尺寸。

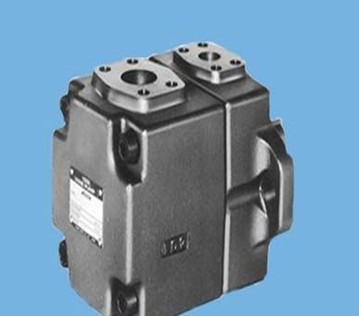

將聯軸器安裝到個泵或主泵的軸端。

噪音電磁控制安全閥是噪音型先導式安全閥和a

電磁操作方向閥。它通過使用電信號或與a一起用于空載泵操作

遙控安全閥，用于液壓系統的兩個或三個壓力控制。

對于安全閥，使用噪音型先導式安全閥。

有關小調整壓力和其他特性，請參見218頁。

帶排氣限流器的型號僅適用于2B3A和2B3B型通風口。有關詳細信息，請參見231頁。

使用高通風壓力類型可縮短從卸載到裝載的響應時間。

通風口類型與傳統類型的電磁控制安全閥相同。有關通風口類型的詳細信息，請參見221頁。

線圈代碼與電磁操作方向閥DSG-01閥門相同。請參閱345頁的電磁閥額定值。

在S80 O形圈上涂抹鋰基潤滑脂，然后將O形圈插入個泵的公軸頸中（參見下圖）。

準備M10六角頭螺栓（硬度等級：10.9）和平墊圈（硬度等級：22H Hv 220-300）。

使用螺栓和墊圈將個泵安裝到主泵上。

將墊圈和法蘭安裝到主泵上，并用六角頭螺釘固定。擰緊扭矩：30.9  -  37.7 Nm

將聯軸器安裝到個泵或主泵的軸端。

在S80 O形圈上涂抹鋰基潤滑脂，然后將O形圈插入個泵的公軸頸中（參見下圖）。

準備M10六角頭螺栓（硬度等級：10.9）和平墊圈（硬度等級：22H Hv 220-300）。

使用螺栓和墊圈將個泵安裝到法蘭上。

將P16 O形圈安裝到法蘭背面的O形圈槽中（參見下圖）。

在S80 O形圈上涂抹鋰基潤滑脂，然后將O形圈插入法蘭的凸形凸臺。將法蘭安裝到主管上

帶內六角螺釘?shù)谋谩?/p>

擰緊扭矩：104  -  127 Nm

將聯軸器插入個泵的軸端，將聯軸器定位在到達軸端的位置，如圖所示

在下圖中，然后用內六角螺釘固定聯軸器。擰緊扭矩：5.31  -  6.49 N.

在G160 O形圈上涂抹鋰基潤滑脂，然后將O形圈安裝到法蘭上的O形圈槽中。

準備M20六角頭螺栓（硬度等級：10.9）和平墊圈（硬度等級：22H Hv 220-300）。

使用螺栓和墊圈將個泵安裝到法蘭上。

注意：項目38,40的O形圈僅用于帶排氣限制器的型號。訂購密封件時，

請從右表中密封套件編號。 除上述密封件外，先導閥的密封件也包含在密封套件中。

將P16 O形圈安裝到法蘭背面的O形圈槽中（參見下圖）。

在S80 O形圈上涂抹鋰基潤滑脂，然后將O形圈插入法蘭的凸形凸臺。

使用內六角螺釘將法蘭安裝到主泵上。擰緊扭矩：104  -  127 Nm

將聯軸器安裝到個泵或主泵的軸端。

在G160 O形圈上涂抹鋰基潤滑脂，然后將O形圈安裝到法蘭上的O形槽中。

準備M20六角頭螺栓（硬度等級：10.9）和平墊圈（硬度等級：22H Hv 220-300）。

使用螺栓和墊圈將個泵安裝到法蘭上。

在S80 O形圈上涂抹鋰基潤滑脂，然后將O形圈插入法蘭的套管內。將法蘭安裝到主管上

帶內六角螺釘?shù)谋谩Q緊扭矩：104  -  127 Nm

將聯軸器安裝到個泵或主泵的軸端。

在O形圈上涂抹鋰基潤滑脂，然后將O形圈插入個泵的malespigot（參見下圖）。

準備M12六角頭螺栓（硬度等級：10.9）和平面墊圈（硬度等級：22H Hv 220-300）。

使用螺栓和墊圈將個泵安裝到法蘭上。
