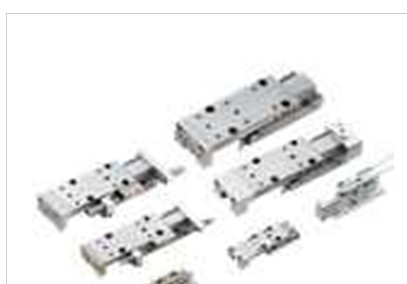

小金井小型導向工作臺操作模式MGT12×20-R-P2-ZE13510002

技術參數

項目 型號   MGT□6  MGT□8  MGT□10  MGT□12  MGT□16  MGT□20

氣缸缸徑 mm   6       8       10       12      16       20

動作方式         雙作用型

使用流體          空氣

使用壓力范圍 MPa   0.2~0.7    0.15~0.7    0.1~0.7

耐壓 MPa          1.05

使用溫度范圍 ℃          0~60

使用速度范圍mm/s   標準(金屬擋塊)   30~300   20~300

                  液壓緩沖器       30~500     20~500

緩沖 標準(金屬擋塊)     無

     液壓緩沖器      液壓緩沖器方式(選項)

配管連接口徑       M3×0.5        M5×0.8

加油  氣缸部    無需(加油時使用1號透平油〔ISO VG32〕的同等產品)

      導向部    需要(CGL油脂 日本湯姆森(株))注

重復位置精度 mm   ±0.02

行程調節范圍   標準(金屬擋塊) ?8~0 ?10~0 ?10~0 ?10~0 ?10~0 ?10~0

(單側調節范圍)mm 液壓緩沖器 ?8~0 ?10~0 ?10~0 ?10~0 ?10~0 ?10~0

磁性開關(選購)可安裝數    2個

注：以6個月，或動作次數達到300萬次為標準，在軌道面上涂敷潤滑脂。

備注1 ：液壓緩沖器規格及詳情請參閱綜合樣本、液壓緩沖器樣本。

　　2 ：若徒手接觸本體，則可能會因汗水中的鹽分而導致本體生銹。建議佩戴手套等防護用具。

氣缸缸徑與行程   mm

氣缸缸徑   標準行程

6          10、20

8          10、20

10         10、20、30

12         20、30、50

16         20、30、50

20         20、30、50

使用注意

1. 請勿將手等放到工作臺的動作方向上。

2. 初始動作時，請充分注意工作臺的動作方向。

3. 請注意勿將身體等夾入工作臺與托架之間。

4. 維護時請先確認氣缸內無殘壓后，再進行作業。

5. 標準 ( 金屬擋塊 ) 的使用速度請控制在 300mm/s 以下 ( 帶液壓

緩沖器的使用速度為 500mm/s 以下 )。但是即使在允許范圍內，

當速度、負載較大時，請加設外部擋塊，使工作臺不要直接承

受沖擊。

6. 通過外部擋塊，通常只在部分行程中往復動作，偶爾全行程使

用時，即使拆下外部擋塊可能也無法完成全行程。

這是由于在限定范圍內進行重復使用時，鋼球及保持器會偏離

正規位置。

為了避免出現這種狀態，在一定期間內或每次動作時建議進行

全行程動作。

7. 小型導向工作臺為馬氏體類不銹鋼，因此吸附磁石或磁化物時

會磁化。

這種磁化作用可能會導致磁性開關誤動作，敬請注意。

8. 活塞桿伸出狀態 ( 看不見本體腰形孔的狀態 ) 下，堵住活塞桿

側配管口 ( 本體部 )，用外力移動工作臺時氣缸內部可能

會產生負壓，從而導致活塞桿蓋動作。此外，還會造成空氣貫通、

密封等損傷、空氣泄漏等。

9. 請勿將異物從本體的腰形孔部插入本體內。

否則會導致?lián)p傷及動作不良。

10. 請勿旋松連接銷。否則將導致故障。
