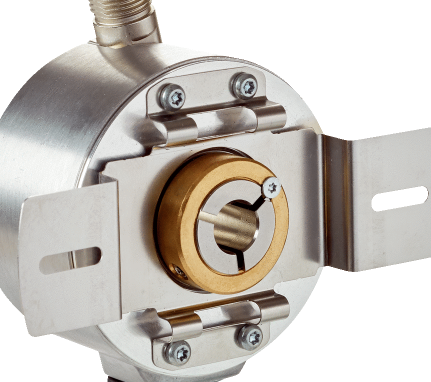

正式報價單：西克/施克增量型編碼器
完整資料
| 測量步距 | 90°, 電/每圈脈沖數 |
| 測量步距偏差 | ± 18° /每轉的脈沖 |
| 誤差限值 | 測量脈沖寬度偏差 x 3 |
| 接觸率 | ≤ 0.5 ± 5% |
| 初始化時間 | < 5 ms 1) |
1) 此后可讀取有效位置.
| 通訊接口 | 增量式 |
| 通信接口詳情 | TTL / HTL / 指撥開關，可選輸出端 1) |
1) 輸出選擇對于指撥開關配置 E、F 和 G 不可用。輸出電壓值取決于工作電壓.
| 連接類型 | 插頭, M12, 4 針, 通用 1) |
| 指撥開關參數每轉的脈沖?輸出電壓?旋轉方向? | |
| 工作電流 | ≤ 120 mA (無負荷) |
| 功耗 | ≤ 1.25 W (無負荷) |
| 負載電流 | ≤ 30 mA, 每個通道 |
| 輸出頻率 | ≤ 60 kHz |
| 參考信號，數量 | 1 |
| 參考信號，位置 | 180°, 電氣，通道 A 進行邏輯連接 |
| 極性反接保護 | ? |
| 輸出端短路保護 | ? |
| MTTFd：危險故障間隔時間 | 275 年 (EN ISO 13849-1) 2) |
1) 通用接口可旋轉，因此允許徑向和軸向設置插塞接頭的位置.
2) 本產品是標準產品，而不是一個按照機械指令制作的安全部件。計算基于組件的額定負荷、40°C 的平均環境溫度、8760 小時/年的使用頻率。所有電子故障均被視為危險故障。詳細信息請參見編號為 8015532 的文檔.
| 機械規格 | 插入式空心軸，夾緊裝置前置 |
| 軸直徑 | 5/8″ |
| 法蘭類型 / 定子聯軸器 | 2 點定子聯軸器，槽，孔徑 63 mm - 83 mm |
| 重量 | 0.25 kg 1) |
| 材料、軸 | 不銹鋼 |
| 材料，法蘭 | 鋁 |
| 材料、外殼 | 鋁 |
| 材料，電纜 | PVC |
| 啟動轉矩 | 0.5 Ncm (+20 °C) |
| 工作轉矩 | 0.4 Ncm (+20 °C) |
| 允許靜態/動態軸向軸位移 | ± 0.5 mm / ± 0.2 mm |
| 允許靜態/動態徑向軸位移 | ± 0.3 mm / ± 0.1 mm |
| 工作轉速 | 1,500 min?1 |
| 轉動慣量 | 50 gcm2 |
| 軸承使用壽命 | 3.6 x 10^9 圈 |
| 角加速度 | ≤ 500,000 rad/s2, ≤ 200,000 rad/s2 |
1) 適用于帶插頭連接的編碼器.
1) 如果已安裝對接連接器并且指撥開關開口被編碼器外殼阻擋.
