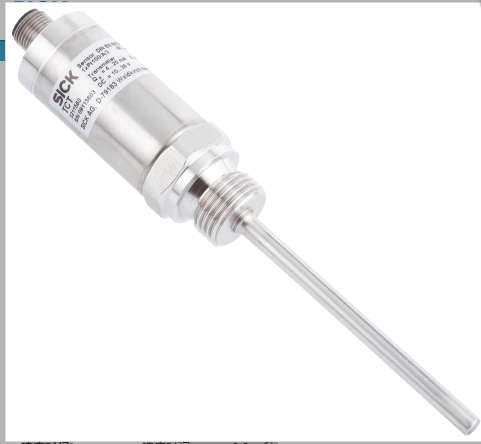

施克SICK溫度傳感器性能及使用環境

產品特點

測量范圍 –50 °C +150 °C

傳感器元件 Pt100

輸出信號 Pt100， 4 線制

性能

傳感器元件精度 符合 IEC 60751 標準，級別 A

測量變送器精度 ≤ ± 1.0% 量程

測量變送器線性度 ≤ 0.1% 量程

響應時間

響應時間 t50: ≤ 2.8 s 1)

t90 ≤ 9,1 s 1)

1) 與傳感器配置有關，符合 IEC 60751 標準。.

機械/電子參數

過程接口 螺紋 G ? B

探針的長度/直徑 25 mm / 3 mm

接液部件 不銹鋼 1.4571

抗壓性 較大為 120 bar

外殼材料 不銹鋼 1.4571

電氣連接 圓形插頭連接器 M12 x 1，4 針，IP67 外殼防護等級 1)

測量電流 0.3 mA ... 1 mA

電氣安全性 外殼防護等級：III；絕緣電壓：500 V

外殼防護等級：III ?

RoHS ?

重量 約 145 g（視具體型號而定）

初始化時間 < 10 ms

1) IP 外殼防護等級符合 IEC 60529 標準。外殼防護等級僅在配備相同外殼防護等級的母頭狀態時適用。.

環境參數

環境溫度 –40 °C ... +125 °C

存儲和運輸溫度 –40 °C ... +85 °C

抗沖擊性能符合 IEC 60751 標準 500 g

抗振動性能符合 IEC 60751 標準 3 g

產品尺寸圖

技術圖紙

尺寸圖：外殼，無工藝連接件

尺寸圖：圓柱螺紋

連接類型 圓形插頭 M12 x 1，輸出信號 Pt100

類型: TCT-1PAGE0253MZ

• 測量范圍: –50 °C +150 °C

• 傳感器元件精度: 符合 IEC 60751 標準，級別 A, 響應時間 t50: ≤ 2.8 s, t90 ≤ 9,1 s

• 過程接口: 螺紋 G ? B

• 探針的長度/直徑: 25 mm / 3 mm

• 輸出信號: Pt100， 4 線制
