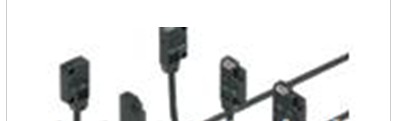

松下薄型光電傳感器工作原理及結構EX-13B

技術參數

檢測距離 500mm

小檢測物體 ?2mm不透明體(完全遮光物體)(投光器和受光器之間的設定距離500mm)

投光元件                紅色LED(投光波峰波長：680nm、調制式)

材質                外殼：聚芳酯

                        透鏡：聚芳酯

電纜       0.1mm2 3芯(投光器：2芯)橡皮電纜、長2m

電纜延長          0.3mm2以上的電纜全長可延長至50m(投光器和受光器各1根)

重復精度(垂直于檢測軸)   0.05mm以下

電源電壓           2～24V DC±10% 脈動P-P10%以下

消耗電流          投光器：10mA以下

                 受光器：10mA以下

輸出          NPN開路集電極晶體管

                 ?較大流入電流：50mA

                ?外加電壓：30V DC以下(輸出和0V之間)

               ?剩余電壓：2V以下(流入電流50mA)、1V以下(流入電流16mA)

耐環境性:絕緣電阻 所有電源連接端子與外殼之間、20MΩ以上、基于DC250V的高阻表

耐環境性:耐振動          頻率10～500Hz 雙振幅3mm(MAX.20G) X,Y和Z方向各2小時

耐環境性:耐沖擊          耐久500m/s2(約50G) XYZ各方向3回

耐環境性:保護構造 IP67(IEC)、防滲漏型(JIS)

耐環境性:使用環境溫度 -25～+55℃(注意不可結露、結冰)、保存時：-30～+70℃

耐環境性:使用環境濕度 35～85%RH、保存時：35～85%RH

耐環境性:使用環境照度 白熾燈：受光面照明度3,000R以下

耐環境性:耐電壓         AC1,000V 1分鐘 所有電源連接端子與外殼之間

輸出:短路保護    配備

反應時間             0.5ms以下

工作狀態指示燈 橙色LED(輸出ON時亮起)

穩定指示燈 綠色LED(穩定入光時、穩定非入光時亮起)
