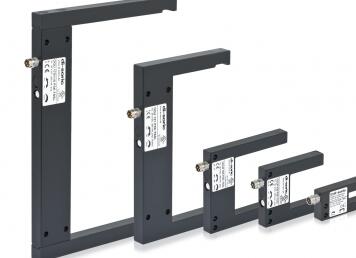

工作原理槽型傳感器di-soric，德森克技術參數

所有技術規范11/13，它們都是主題
修改。由于不能排除印刷和其他錯誤，所有數據都是“無需”。
光幕系統包括發射器桿和接收器桿
由陽極氧化鋁制成。根據光幕的類型，
評估電子元件或者集成在光幕條（條帶）中，或者作為外部放大器在單獨的外殼中工作。
光柵間距為5mm，監測高度
從35mm到1475mm的輪廓變量T（LI ... T）放置在。型材橫截面為12x58mm，安裝通過多個側面安裝的M4螺紋孔完成。
在型材變型中，I（LI ... I）是10mm，12.5mm，25mm的光柵，
提供50mm和112mm光束距離。這意味著監控
幾米的母雞是可行的。此默認配置文件有很多
緊湊的橫截面僅為12x24mm。附件發生在
幾個10mm M4螺栓，其數量由型材長度決定。
對于10 ... 112mm的光束距離，可選擇使用輪廓變體Qmit
可提供10x27mm橫截面，附件上方
在平坦的一側制作直徑為4.5 mm的孔。發射器和接收器帶作為標準連接到外部評估電子設備，帶有4 m長的帶編碼的連接電纜
系統連接器。電纜長度10米，尾纖版本0.75米，帶M12插頭，可根據要求選配。
組合光幕LI ...與評估電子設備LVBerm?g一起照亮了所有單獨光束的組合。會不會有任何光線
發射器和接收器之間的控制范圍中斷，因此開關
變送器的輸出。較佳范圍設置
通過集成的自我調整進行。如果麻煩評價
通過信號LED顯示。評估單元LVB容納在堅固的塑料外殼中。
來自di-soric程序的其他模擬設備來自di-soric程序的更多模擬設備
di-soric光柵監視一個確定的控制區域，有幾個看不見的紅外光線。
光柵系統根據幾個對射傳感器的原理工作，這些傳感器的Ausgangssi信號連接在一起（切換光柵）或單獨
光柵系統由陽極氧化鋁制成的發射器和接收器條組成。
發射器取決于光幕的類型
光幕條在一個單獨的外殼中集成或作為外部放大器工作。
雙層光幕通過幾個不可見的紅外光束監視一個確定的控制區域。光幕系統基于原理
多個單向光幕，其輸出信號是連接的
彼此（切換光幕）或單獨評估（測量光幕）。
向評估單元LVE提供光柵對LI ...到變體LVX
多可以連接兩個光柵對LI ...（例如，矩陣評估）。
有1x輸出，3x組合輸入/輸出和1x輸入
可用。由于集成的RS232接口可自由編程
功能可能。例如，使用光柵對LI ... T.
通過對角線束以5mm光束距離評估分辨率
2.5毫米并具有額外的信號強度評估溶解
非常薄的物體可以達到1.5毫米。可選配Profibus，
Profinet，Ethernet-IP，模擬輸出，LED指示條和附加開關輸出的擴展模塊。
由已根據各自客戶的規格完成
配置發射器和集成自動均衡器
Dip開關可將調試時間降至較
是。 LVE / LVX安裝在標準軌道上。
光柵LA ...  - 水平光束評估通過12.5 ...
112mm的不同光束間距和相對于光束數量的大選擇，可以監測88mm ... 2.6m的高度。發射器位于接收器配置文件中
集成，較大限度地減少布線工作量。同步
發射器和接收器條通過一光束光學地進行。
光幕LI ...與評估electronicLVB的組合......
允許連接所有單個光束。如果控制區域有任何光束
在發射器和接收器之間被中斷，這導致了
激光角度光柵是雙層角光柵的進一步發展。它們具有極高的開關精度和可重復性。
如有必要，可以屏蔽失效或受控制的光束
這樣光幕就可以繼續工作了。
標準配置文件變體I中的附件在幾個M4x上進行
10螺紋螺栓。可選地，配置文件變體Q可用。
這些光幕具有與TypeLA相同的功能......，
然而，進一步改善了對發射器和接收器之間的中間解決方案的對角波束的額外評估。
光幕LI ...  - 用于電子評估電子設備LV光幕，光束距離為5mm，監控高度
35毫米至1475毫米的型號安裝在型材T（LI ... T）中。 Theprofile
截面尺寸為12x58mm，通過多個M4螺紋孔安裝
位于側面。在輪廓版本I（LI ... I）光幕區域可用光束距離
10毫米，12.5毫米，25毫米，50毫米和112毫米。這使它成為可能
監測高達數米的高度。這個標準配置文件非常有用
緊湊的橫截面僅為12x24mm。它通過幾個10mm安裝
M4螺栓;數量取決于特定的配置文件長度。
對于10 ... 112mm的光束距離，可以使用輪廓版本Q.
尺寸為10x27mm;它通過直徑為4.5mm的孔安裝在平坦的一側。
發射器和接收器連接到外部評估
電子設備通過帶有編碼系統插頭的4米長電纜
連接器。可根據要求提供10米長的電纜和0.75米的帶尾部的M12連接器。
發射器和接收器光學器件由礦物玻璃板保護。
激光角度光柵與激光等級1的脈沖紅光激光器配合使用。
準直激光束產生清晰可見的激光光斑
物體，地方便了機械調整。
雙層角度光柵是通過光束傳感器。發射機，接收機
和所有的電子都在一個金屬外殼確保非常簡單
并快速安裝。用于固定傳輸器的復雜支架
接收器以及耗時的調整是不必要的。
由于工作頻率高，響應時間短而且響應時間短
分辨率，定位以及極快的保存檢測
運動序列，即使是小的部分也是可能的。
雙層斜角燈條具有堅固的壓鑄鋅或鋁外殼
罐頭和特點是對環境光的高免疫力。
帶有電力電子設備的設備具有更高的發射功率theyare
適用于污染環境中的應用。具有綜合應急指標/  - 輸出的版本完成了該計劃。
評估電子設備的輸出切換。較佳范圍
通過集成的自動對齊。顯示故障評估
通過信號LED。評估電子裝置LVB ...安裝在堅固的塑料外殼中。
評估電子裝置LVE設計用于連接一對光
窗簾LI ......和版本LVX設計用于多兩對光幕LI ...（例如矩陣評估）。
提供以下輸入和輸出：1x輸出，3x組合
輸入/輸出和1x輸入。集成的RS232接口可免費使用
可參數化的函數。一對具有5mmbam間隙和對角光束的LI ... T可以實現2.5mm的分辨率，并且通過額外的信號強度分析，在非常小的物體的情況下可以實現1.5mm的分辨率。
提供Profibus，Profinet，Ethernet-IP，模擬信號，LED顯示條和附加開關輸出的可選擴展模塊。
由于評估電子元件已針對特定客戶要求進行了配置，并且由于通過DIP開關進行集成自動對準，因此調試時間降至較。 LVE / LVX安裝在標準頂部導軌上。
不同的光束距離為12.5 ... 112mm和的光束
使監控高度達到88毫米...... 2.6米。評估電子產品
集成在接收器配置文件中，可較大限度地減少布線。 Thetransmitter
接收器條帶通過一光束光學同步。
如有必要，失敗或操縱的光束可以淡出
在這種情況下繼續使用光幕。
標準配置文件版本安裝在多個M4x 10螺紋螺栓上。配置文件版本Q可選。
這些光幕具有與LA相同的功能范圍，但是，由于對角光束的額外評估，在發射器和接收器之間的中間具有改進的分辨率。
所有技術信息均指06/15的狀態，變更
保持原狀。不能排除錯誤和印刷錯誤，
適用于所有信息“無”。所有技術規格均參考06/15的較新技術，它們受到修改。由于不能排除印刷和其他錯誤，所有數據都是“無需”。
根據光束傳感器的原理工作的透光角光柵。發射器和接收器以及整個電子設備均采用堅固的金屬外殼，簡單，快速
大會得到。精心安裝的發射器安裝座
由于開關頻率高，響應時間短，分辨率高，定位準確，安全檢測快
運動序列，甚至是非常小的部件都是可能的。雙角度光柵具有堅固的壓鑄或鋅壓鑄
鋁制外殼，具有高度的外部光線安全性。

工作原理槽型傳感器di-soric，德森克技術參數
